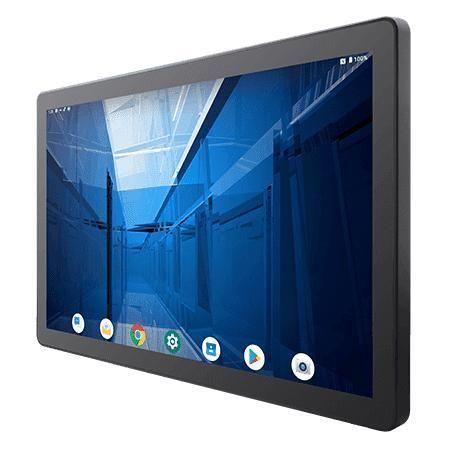

マルチタッチスクリーンパネルPC W22MG3S-GCA3

PCAP 容量型タッチスクリーン21.5インチ1920 x 1080

製品概要
Winmate W22MG3S-GCA3 は、前面 IP65 対応の 21.5インチ G-WIN GC シリーズ PCAP パネルPC で、ARM SoC（2 x A78 2.0GHz + 4 x A55 2.0GHz）を搭載しています。機械制御、工場自動化、オペレーター向け HMI など、前面 IP65、清掃の容易さ、ファンレス動作が求められる用途向けに設計されています。

主な特徴

• ARM SoC：2 x A78 2.0GHz + 4 x A55 2.0GHz
• ヒートシンクとベーパーチャンバーを用いたファンレス冷却、超低消費電力
• 前面 IP65（防水・防塵）
• エッジツーエッジの真のフラット前面で清掃が容易
• 豊富な I/O：1 x USB Type-C (OTG)、2 x USB 2.0 Type A、1 x RS232/422/485、1 x RJ45 ギガビット LAN、1 x Micro SD スロット、1 x Micro HDMI（オプション）

設計と使いやすさ
金属筐体にプラスチックベゼルを組み合わせ、産業用途での堅牢性とパネル/ VESA 取付けの柔軟性を両立。フラット前面は隙間を減らし、現場での清掃・メンテナンスを容易にします。

冷却と省電力
ファンレス設計（ヒートシンク／ベーパーチャンバー）により静音で信頼性の高い熱管理を実現。標準電源は端子台経由の 12V DC、オプションで 9～36V 入力対応。構成により AC アダプタ等の付属あり。

堅牢性と環境耐性

• 前面 IP65 保護
• 耐衝撃：MIL-STD-810H Method 516.8 Procedure I
• 耐振動：MIL-STD-810H Method 514.8 Procedure I
• 動作温度：0°C～50°C、保管温度：-20°C～60°C、動作湿度：10%～90% RH（結露なきこと）

認証

• CE
• FCC

用途

• 機械制御パネルおよびオペレータ HMI
• 工場自動化および SCADA フロントエンド
• OEM 組込みインテグレーションおよびオペレータ端末

仕様 / 技術仕様

• モデル：W22MG3S-GCA3
• ディスプレイ - サイズ：21.5 inches
• ディスプレイ - タッチ / ガラス：Projected Capacitive Multi Touch Screen (PCAP)
• 解像度：1920 x 1080
• 輝度：250 nits
• コントラスト比：3000:1
• 視野角：89/89/89/89
• アクティブエリア：476.64 x 268.11 mm
• プロセッサ：ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• メモリ：4 GB LPDDR4
• ストレージ：オンボード 32 GB
• OS：Android 13（標準）；Linux Yocto 5.15.47 + Qt 5.15（オプション）；Linux Ubuntu 22.04（オプション）
• ワイヤレス：WLAN / Bluetooth（オプション）
• 寸法：530 x 322 x 55 mm；切欠：457 x 250 mm
• 取り付け：パネルマウント / VESA マウント
• エンクロージャ：Metal housing with plastic bezel
• 冷却方式：ファンレス（ヒートシンク / ベーパーチャンバー）
• 電源：12V DC via Terminal Block（標準）；9～36V オプション；アダプタ：12V 84W（アクセサリ）
• USB：2 x USB 2.0 Type A；1 x USB 2.0 Type C (OTG)
• シリアル：1 x RS232/422/485（標準 RS232）
• LAN：1 x LAN 10/100/1000 Mbps
• 映像：1 x Micro HDMI 出力（オプション）
• オーディオ：2 x スピーカー（オプション）
• SD スロット：1 x Micro SD
• 付属品：クイックスタートガイド（紙）、AC アダプタ、電源コード、3 ピン端子台 to DC ジャック
• IP 等級：前面 IP65
• 認証：CE、FCC
