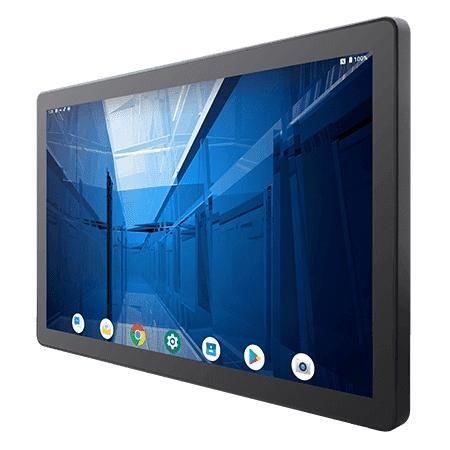

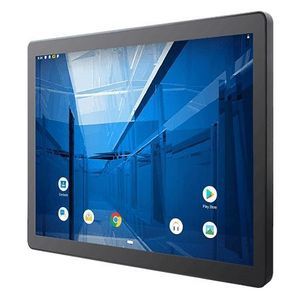

マルチタッチスクリーンパネルPC W22IM3S-GCA3

PCAP 容量型タッチスクリーン21.5インチ1920 x 1080

概要
Winmate W22IM3S-GCA3 は、G-WIN GC シリーズの 21.5 インチ産業用パネルPCで、HMI、機械制御、工場自動化向けに設計されています。ARM A53 クアッドコア、PCAP マルチタッチ、ファンレス設計、前面 true-flat の IP65 保護を備えています。

主な特徴

• ARM A53 クアッドコア 2.0 GHz
• 21.5" フルHD (1920 x 1080) PCAP マルチタッチ
• ファンレス設計による低消費電力とフィールドでの信頼性
• 前面 IP65 とエッジツーエッジの true-flat 表面
• 豊富な I/O：2 x USB 2.0 Type A、1 x Micro USB OTG、1 x RS232/422/485、1 x RJ45、1 x Micro SD、1 x Micro HDMI（オプション）
• OS：Android（標準）、オプションで Linux

設計と操作性
真のフラット前面は清掃を容易にし、産業環境での堆積物を低減します。PCAP マルチタッチは HMI 操作に対する正確で応答性の高い入力を提供します。取り付けはパネルカットアウトと VESA に対応し、壁面・机上・車載など多用途に設置可能で、I/O へのアクセスを確保します。

認証

• CE
• FCC

技術概要
表示: 21.5"、1920 x 1080、250 nits、コントラスト 3000:1、視野角 89/89/89/89
システム: ARM A53 Quad Core 2.0 GHz、4 GB LPDDR4、32 GB eMMC onboard、Android 11（標準、アップグレード可）、Linux Yocto/Ubuntu オプション
機構: 寸法 530 x 322 x 55 mm、カットアウト 457 x 250 mm、金属筐体とプラスチックベゼル、パネル／VESA マウント対応
環境: 動作 0°C～50°C、保管 -20°C～60°C、湿度 10%～90% RH（非結露）、MIL-STD-810H 準拠の耐衝撃・耐振動、前面 IP65

I/O とマルチメディア

• USB: 2 x USB 2.0 Type A、1 x Micro USB 2.0 OTG
• シリアル: 1 x RS232/422/485（デフォルト RS232）
• LAN: 1 x ギガビット LAN（10/100/1000 Mbps）
• 映像: 1 x Micro HDMI（オプション）
• オーディオ: 2 x スピーカー（オプション）
• SD: 1 x Micro SD スロット（最大 32 GB）

電源
標準入力 12V DC（ターミナルブロック）; 構成により 9～36V をオプション提供。アダプタ仕様はモデル構成により異なる（例: 12V 50W または 12V 84W）。

用途と注意
産業用 HMI、機械制御パネル、工場自動化、OEM 組み込み用途での長期供給、ファンレス動作および現場での保守性を必要とする用途向けに設計されています。

技術仕様

• モデル: W22IM3S-GCA3
• 表示: 21.5" FHD (1920x1080)、250 nits、PCAP マルチタッチ
• プロセッサ: ARM A53 Quad Core 2.0 GHz
• メモリ: 4 GB LPDDR4
• ストレージ: 32 GB eMMC onboard
• OS: Android 11（アップグレード対応）、Linux Yocto/Ubuntu オプション
• I/O: 2x USB 2.0、1x Micro USB OTG、1x RS232/422/485、1x RJ45、1x Micro SD、1x Micro HDMI（オプション）
• 寸法: 530 x 322 x 55 mm；カットアウト 457 x 250 mm
• 動作温度: 0°C～50°C；保管温度: -20°C～60°C
• 前面 IP 等級: IP65
• 認証: CE、FCC
