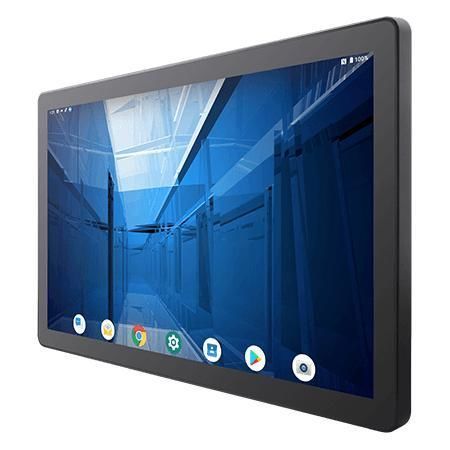

マルチタッチスクリーンパネルPC W24IM3S-GCA2

PCAP 容量型タッチスクリーン24インチ1920 x 1080

概要
Winmate W24IM3S-GCA2は、G-WIN GCシリーズの24インチPCAPパネルPCで、機械制御、工場自動化、オペレーターHMI向けに設計されています。ARM A53クアッドコアを搭載しファンレス設計、エッジツーエッジの真のフラット前面に前面IP65保護を備え、産業用途での統合を容易にする豊富なI/Oを備えます。標準はAndroidで、Linuxオプションも利用可能です。

主な特徴

• ARM A53 クアッドコア 2.0 GHz
• ファンレス設計と低消費電力
• 前面 IP65（防水・防塵）
• エッジツーエッジの真のフラットフロントで清掃容易
• Projected Capacitive (PCAP) マルチタッチ
• I/O：Micro USB OTG、2 x USB 2.0、RS232/422/485、ギガビットLAN、Micro SD、Micro HDMI（オプション）
• Android（標準）、Linux（Yocto/Ubuntu Server）オプション

用途

• 機械制御パネルやHMIステーション
• 工場の自動化およびプロセス監視
• 車載や機器の組み込みオペレータコンソール

デザインと操作性
ベゼルレスのフラット前面は清掃を容易にし、異物の侵入を抑えます。PCAPマルチタッチは直感的で正確な操作を提供します。VESAおよびパネルマウントにより柔軟な設置が可能で、I/Oへのアクセスも確保されます。

認証・堅牢性

• 前面 IP65（モデル依存）
• MIL-STD-810Hの衝撃・振動試験に準拠
• CE、FCC認証

仕様（概要）

• モデル: W24IM3S-GCA2
• 表示: 24.0 inches、1920 x 1080、250 nits、コントラスト 3000:1、視野角 89/89/89/89
• アクティブ領域: 527.04 x 296.46 mm
• CPU: ARM A53 Quad Core 2.0 GHz
• メモリ: 4 GB LPDDR4
• ストレージ: eMMC 32 GB onboard
• OS: Android 11（デフォルト、Android 13へアップグレード可能）；Linux Yocto 5.15.47（Qt 5.15）/ Ubuntu Server 22.04（オプション）
• 無線: WLAN / Bluetooth オプション
• 寸法: 588 x 358 x 55 mm — Cut out: 388 x 280 mm
• 取付: パネルマウント / VESAマウント
• 筐体: 金属ハウジング＋プラスチックベゼル
• 環境: 動作 0°C〜50°C、湿度 10%〜90% RH（非結露）— 保管 -20°C〜60°C
• 電源: 12V DC（端子ブロック、標準）；9〜36V オプション — アダプタ: 12V/50W（付属）; 12V/84W 記載あり
• I/O: 2 x USB 2.0 Type A；1 x Micro USB 2.0 OTG；1 x RS232/422/485；1 x RJ45 10/100/1000；1 x Micro SD（最大32 GB）；1 x Micro HDMI（オプション）；Audio: 2 x スピーカー（オプション）
• 付属品: Quick Start Guide（ハードコピー）、ACアダプタ、電源ケーブル、3ピン端子台→DCジャック
