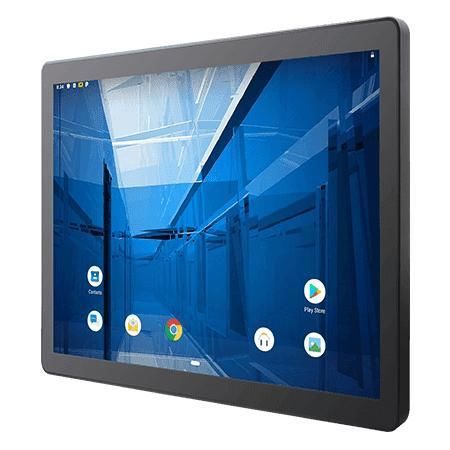

マルチタッチスクリーンパネルPC R19IM3S-GCM1

PCAP 容量型タッチスクリーン19インチ1280 x 1024

概要
Winmate R19IM3S-GCM1 は、フロント IP65 対応の 19 インチ PCAP マルチタッチ表示を備えた産業用パネル PC で、機械制御、工場自動化、オペレーター HMI 向けに設計されています。ARM A53 クアッドコア、ファンレス設計、真のフラット前面を採用しています。

主な特徴

• ARM A53 クアッドコア 2.0 GHz
• ファンレス設計による低消費電力・静音動作
• 前面 IP65（防水・防塵）
• エッジツーエッジの真のフラット PCAP マルチタッチ
• 豊富な I/O：Micro USB OTG、USB Type-A、Micro HDMI（オプション）、RS232/422/485、RJ45 ギガビット、Micro SD
• OS：Android（標準）、オプションで Linux

設計と操作性
真のフラットベゼルは産業環境やクリーンルームでの清掃性を高めます。PCAP タッチは HMI 操作に適した正確なマルチタッチ入力を提供します。パネルマウントおよび VESA マウントに対応し、設置の柔軟性を確保します。

認証と堅牢性

• CE、FCC 認証
• 前面保護等級：IP65
• MIL-STD の衝撃・振動試験に準拠（製品ページの記載に従う）

I/O と拡張性

• USB：2 x USB 2.0 Type-A、1 x Micro USB 2.0 OTG
• シリアル：1 x RS232/422/485（デフォルト RS232）
• LAN：1 x RJ45 10/100/1000 Mbps
• 映像：1 x Micro HDMI（オプション）
• オーディオ：2 x スピーカー（オプション）
• ストレージ：Micro SD スロット（最大 32 GB）、eMMC 32 GB 内蔵
• オプション：WLAN、Bluetooth

利用シーン

• 機械制御用オペレーター HMI
• 生産ラインの自動化ダッシュボード
• 包装ラインや倉庫の監視
• クリーンルームや電子部品組立の HMI
• プラントのユーティリティ表示や物流連携ダッシュボード

仕様（主な技術仕様）

• モデル：R19IM3S-GCM1
• ブランド：Winmate
• ディスプレイ：19.0インチ、解像度 1280 x 1024、輝度 250 nits、コントラスト 1000:1、視野角 85/85/80/80
• アクティブエリア：376.32 x 301.06 mm
• プロセッサ：ARM A53 Quad Core 2.0 GHz
• メモリ：4 GB LPDDR4
• ストレージ：eMMC 32 GB 内蔵
• OS：Android 11（標準、Android 13 へアップグレード可能）；オプションで Linux Yocto 5.15.47（Qt 5.15）、Ubuntu Server 22.04
• ワイヤレス：WLAN / Bluetooth（オプション）
• 電源：12V DC（端子台、標準）；オプション 9~36V；アダプタは製品ページ表記
• 機構：445 x 370 x 51 mm；切欠き寸法 388 x 280 mm；パネルマウント & VESA 100 x 100 mm
• 筐体：金属筐体 + プラスチックベゼル；冷却：ファンレス
• 環境：動作湿度 10%–90% RH（非結露）；動作温度 0°C–50°C；保管温度 -20°C–60°C
• 衝撃／振動：MIL-STD-810H（該当試験参照）
• IP 等級：前面 IP65
• 認証：CE、FCC
• 付属品：Quick Start Guide（紙）、AC Adapter 12V/50W（参照）、電源コード、3 ピン端子台 to DC ジャック、オプションのスピーカー
