ディスプレイ用評価ボード WL0F00088000BGXAANA00

概要

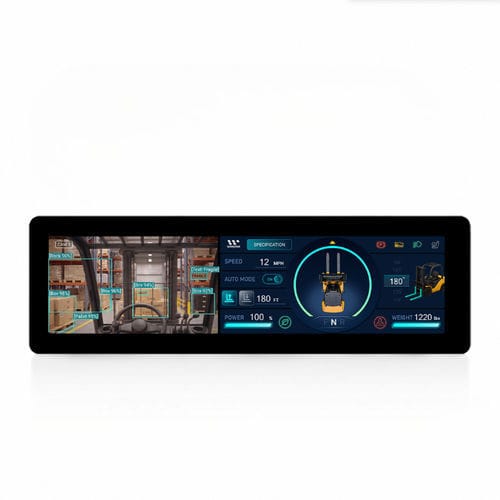

WINSTAR WL0F00088000BGXAANA00 は、STM32N657 MCU を採用した 8.8 インチのバータイプ Edge AI 開発ボードです。組み込み AI ビジョンおよび高度な MCU ベース HMI の用途を想定し、超ワイド IPS の PCAP タッチディスプレイ、MIPI CSI-2／並列カメラインターフェース、複数のフィールドインターフェース、デバイス上での AI 推論機能を検証済み MCU プラットフォーム上で提供します。

主な機能

• ディスプレイ: 8.8 インチ Ultra‑Wide IPS、1920 × RGB × 480（4:1）
• タッチ: 投影型静電容量方式（PCAP）
• MCU: STM32N657、RAM 32 MB、外部 Flash 64 MB
• カメラ: MIPI CSI-2 およびパラレルインターフェース
• インターフェース: CAN FD、RS485、RS232、Ethernet (LAN)、USB-C、UART、SPI、I2C、GPIO
• 電源: 動作電圧 9–36 Vdc
• 輝度: 標準 450 cd/m²（最小 350 cd/m²）
• ソフトウェア: ST TouchGFX 対応、オフラインのウェイクワード/音声認識対応

用途例

• 組み込み AI ビジョン（画像認識、物体検出、異常検知）
• 工業用コントロールパネルやワイドフォーマット HMI
• 高さ制約のある 2U ラックなどの組み込み機器
• オフハイウェイ車両のダッシュボードやオペレーターパネル
• 設備監視やスマート家電

デモキットと評価
WINSTAR は 8.8 インチ HMI ボード、検証済みカメラモジュール、アクセサリを含む Demo Kit を提供し、AI ビジョンや HMI の評価・試作を迅速化します。

製品情報
型番: WL0F00088000BGXAANA00。製品ステータス: 信頼性評価実施中。量産サンプルは 10 月より提供予定。

技術仕様（抜粋）

• 動作電圧: 9 V ~ 36 V (dynamic)
• MCU: STM32N657
• RAM: 32 MB、外部 Flash: 64 MB
• LCD サイズ: 8.8"、ドットマトリクス: 1920 × RGB × 480
• 有効表示領域: 218.88 (H) × 54.72 (V) mm、モジュール寸法: 241.3 × 74.3 × 28.7 mm
• 画素ピッチ: 0.114 × 0.114 mm、輝度: Min 350 / Typ 450 cd/m²
• 動作温度: -20 °C ～ +70 °C、保存温度: -30 °C ～ +80 °C
• BOM: LCM = WF88BTYA8MNG10#、PCBA = PB4V0008R800BD661X00

インターフェース & ピン要約

• CON1: VIN、+3V3 (JTAG)、SWCLK、SWDIO、NRST、BOOT0、SPI（CS/CLK/MOSI/MISO）、UART、I2C、ADC/PWM/GPIO
• CON3: CAN_H / CAN_L（CAN バス）
• CON4: RS485_A / RS485_B
• CON6: MIPI CSI レーン、CAM_SCL/CAM_SDA、CAM_NRST、CAM_EN、VDD_CAM (+3.3V)、TOF/IMU 割込み、GND

注意
MCU アーキテクチャ上での低レイテンシかつプライバシーを重視した Edge AI および HMI 実装に最適であり、Linux を必要としない迅速なプロトタイピングや量産統合に適しています。
