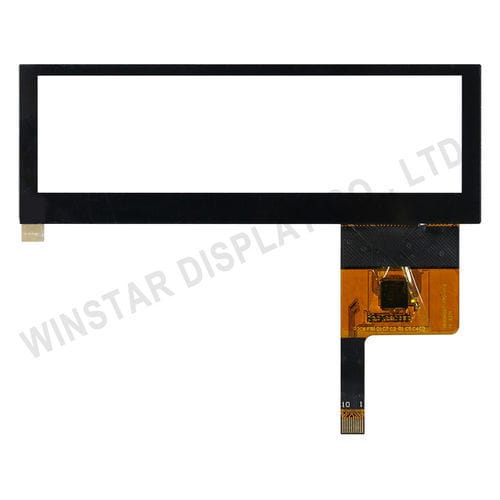

静電容量式タッチスクリーン TST0003R9B4111XXXX00

投影容量方式タッチスクリーンマルチポイント タッチ産業用

製品名

• モデル: TST0003R9B4111XXXX00
• 3.9インチ 5点投影型静電容量式タッチパネル
• 構造: G+G（Glass on Glass）
• インターフェース: I2C
• ドライバIC: CYTMA568
• 入力モード: 指
• コネクタ: COF-FPC

主な特徴

• 3.9インチ、5点マルチタッチ対応のPCAPパネル
• I2Cインターフェースでホスト接続が容易
• G+G構造により光学特性と機械的安定性を確保
• 動作温度範囲: -30℃ ～ +85℃（産業用途に適合）
• 動作電圧: 2.8～3.3 V

外形図 / 寸法
外形寸法: 104.5 × 36.0 × 1.98 mm
表示エリア: 96.04 × 26.34 mm
パネルサイズ（対角）: 4.0 inch
構造: G+G

環境特性
動作温度: -30℃ ～ +85℃ ; 湿度（結露なし）: 45% - 90% RH
保管温度: -40℃ ～ +90℃ ; 湿度（結露なし）: 5% - 95% RH

光学特性
透過率: 87% ±5%
ヘイズ: >3%

IC / 電気特性
ドライバIC: CYTMA568
検出点数: 5
インターフェース: I2C
電源電圧: 2.8 ~ 3.3 V

ピン割り当て
Pin1: VSS - Ground for analog circuit
Pin2: VDD - Power Supply
Pin3: SCL - I2C clock input
Pin4: NC - No connect
Pin5: SDA - I2C data input and output
Pin6: NC - No connect
Pin7: /RST - External Reset, Low is active
Pin8: NC - No connect
Pin9: /INT - External interrupt to the host
Pin10: VSS - Ground for analog circuit

用途 / 製品説明
TST0003R9B4111XXXX00は、産業機器、組込みHMI、スマートデバイスなど、コンパクトで広温度範囲のタッチインターフェースを必要とする用途に適した製品です。I2CインターフェースとCOF-FPCコネクタにより、機構・電気的な統合が容易です。5点検出は基本的なマルチタッチ操作に対応します。

caractéristiques / spécifications techniques

• モデル: TST0003R9B4111XXXX00
• タイプ: 投影型静電容量式（PCAP）
• 検出点: 5点
• 入力モード: 指
• コネクタ: COF-FPC
• 構造: G+G
• 外形寸法: 104.5 × 36.0 × 1.98 mm
• 表示エリア: 96.04 × 26.34 mm
• パネルサイズ（対角）: 4.0 inch
• インターフェース: I2C
• ドライバIC: CYTMA568
• 電源電圧: 2.8 ~ 3.3 V
• 動作温度: -30℃ ～ +85℃
• 保存温度: -40℃ ～ +90℃
• 透過率: 87% ±5%
• ヘイズ: >3%
