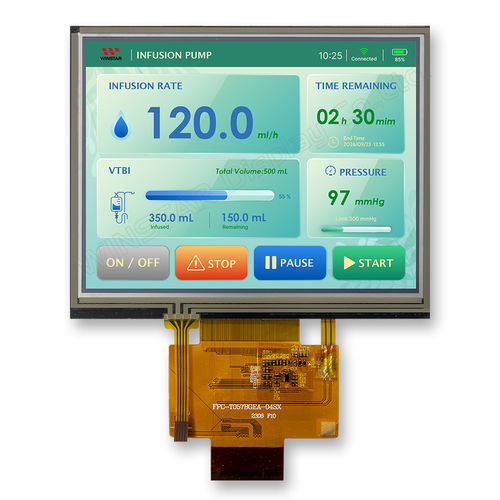

LEDディスプレイ WFN0570A2T0WADNT000TFT LCDIPS方式タッチスクリーン
お気に入りに追加する
商品比較に追加する
特徴
- 画面のタイプ
- LED, TFT LCD, IPS方式, タッチスクリーン, 抵抗タッチスクリーン
- タイプ
- カラー, ドット マトリックス
- 形式
- 640 x 480
- 画面サイズ
- 5.7インチ
- 応用
- 産業用, HMI
- インターフェース
- RGB
- その他の特徴
- バックライト付き, LEDバックライト
- 長さ
124.7 mm
(4.909 in)- 幅
100 mm
(3.937 in)- 厚さ
7.41 mm
(0.292 in)- 使用温度
最少: -30 °C
(-22 °F)最大: 80 °C
(176 °F)
詳細
型番
主な特徴
外形・表示
電気・光学特性
インターフェース・制御
用途
特性 / 仕様
- WFN0570A2T0WADNT000
- 5.7インチ IPS TFT液晶ディスプレイ（抵抗膜式タッチパネル搭載）
- 解像度: 640 x 480 ピクセル（4:3）
- 輝度（標準）: 400 cd/m²、表面処理: アンチグレア
- 視野角(IPS): 89/89/89/89
- インターフェース: 18-bit RGB (SYNC+DE モード)
- ドライバIC: JD9168S または同等品
- 標準動作電圧 VCC: 3.15 V
- 動作温度範囲: -30°C 〜 +80°C
主な特徴
- タッチパネル: 抵抗膜式タッチパネル (RTP)
- バックライト: 白色LED（ILED typ 80 mA, VLED+ typ 18.0 V）
- 表面: アンチグレア
- LED寿命: typ 50,000 Hr
外形・表示
- モジュール寸法: 124.7 x 100.0 x 7.41 mm
- アクティブエリア(AA): 115.2 x 86.4 mm
- ドットピッチ: 0.18 x 0.18 mm
- ドットマトリックス: 640 x RGB x 480 (TFT)
電気・光学特性
- 電源電圧 VCC (Ta=25°C): Min 3.0 V / Typ 3.15 V / Max 3.3 V
- 動作電流 ICC @ VCC=3.0V: Typ 50 mA / Max 75 mA
- 入力レベル: VIH typ 0.7×VCC / VIL typ 0〜0.3×VCC
- LED駆動: ILED typ 80 mA; VLED+ typ 18.0 V (15.6〜19.2 V)
インターフェース・制御
- インターフェース: 18-bit RGB (SYNC+DE)
- RGB動作には pixel clock / HS / VS / DE 信号が必要
- ドライバIC: JD9168S または同等品
用途
- 産業用HMI
- 制御機器
- 計測機器
- 抵抗膜式タッチを必要とする組込み機器（広温度）
特性 / 仕様
- 型番: WFN0570A2T0WADNT000
- サイズ: 5.7インチ
- 解像度: 640 x 480 (4:3)
- モジュール寸法: 124.7 x 100.0 x 7.41 mm
- アクティブエリア: 115.2 x 86.4 mm
- ドットピッチ: 0.18 x 0.18 mm
- バックライト: 白色LED
- LED寿命: typ 50,000 Hr
- 動作温度: -30°C 〜 +80°C
