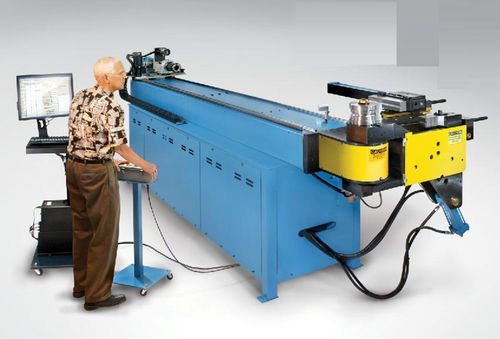

サーボ電動折り曲げ機 RD50

パイプ用CNC3軸

製品説明 WintonのRD50 CNCチューブベンダーは、1つのワークピースで連続したCWおよび/またはCCWベンドを作るように設計されています。 XY サーボ制御ヘッドシフターは、ベンドする材料に対してベンドヘッドを正しい方向に配置します。 したがって、曲げられる材料は、水平面内を曲げツーリングに向かって移動するだけで、上下に移動することはありません。 これは、押し出しを曲げるときに重要です。 Windowsベースのインタフェースを使用して制御され、オプションのSTEPファイルコンバータを使用すると、曲げたチューブのCADモデルをチューブベンダーに直接インポートできるため、図面からLRAまたはXYZデータを手動で入力する必要がなくなります。 つまり、最新の曲げデータがエンジニアリングから直接チューブベンダーにインポートされます。 このメリットは、最小限のプロセス時間、大幅な人件費の削減、一貫性のある製造部品です。 容量：50mm ODチューブ 4軸サーボ制御 オプションR軸あり（平面回転） エンドチャッチまたはヒッチ供給 可能リーディングエッジ部分検出器は、ベンダーのクロック部分を使用 CWとCCWチューブ曲げの両方プログラマブルポスト曲げ材料サポート（工場に相談、オプション） オプションマンドレル抽出器 オプションのダブルスタックツーリング オプションの分割ダイアクチュエータ 3Dモデルビューア LRAデータ検証用-オプション
