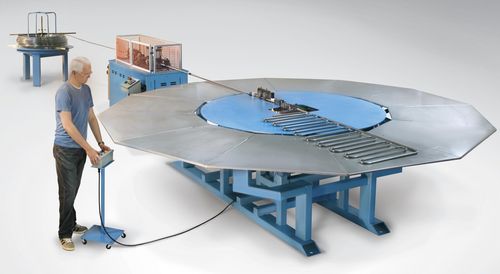

サーボ電動折り曲げ機 SB series

パイプ用CNC3軸

製品説明 SBシリーズ CNCサーペンタインチューブベンダは、コンパクトな生産用に設計されています。 すべてのSBモデルのチューブベンダは、曲げ間で材料を回転させることなく、蛇行チューブの曲げを提供します (R軸平面回転). 曲げ角度、中心線半径、直線の長さ、蛇紋生成の開始をプログラムします。 チューブは常にサポートテーブルと接触したまま平坦性を維持します。 SBシリーズタイプのチューブベンダーの利点の1つは、形成されている蛇行コイルを管理する能力です。 ベンドヘッドは、曲げ間でチューブを回転させずにCWとCCWの両方を曲げることができるので、より大きなサーペンタインコイルを制御する能力がはるかに容易になります。 Wintonは、5mmOD容量から50mmOD容量までのサーペンタイン曲げソリューションを提供しています。 すべてのソリューションは、ユーザーがすべての角度とすべての直線長をプログラムすることを可能にする3軸サーボ駆動CNCシステムを使用しています。 コントローラはスプリングバックを補正し、曲げ前にチューブの3D CADモデルを提供します。 3D ビューアは、パーツの検証に最適です。 残りはCNC制御です。 それはとても簡単です。 サーペンタイン曲げは簡単でなければなりません。 すべてのモデルは、曲げ間でチューブを回転させることなく、CW と CCW を曲げます。 この特徴は、曲がった蛇紋管が平らに保たれるようにするために重要になることがよくあります。 熱伝達の世界では、平坦な蛇行コイルが効率的な製品になります。 スプリットダイアクチュエータが標準装備されており、タイトな半径曲げが可能です。 曲げヘッドの設計により、CWまたはCCWを瞬時に曲げることができます。 したがって、反対側の手の回転のためにベンドヘッドの位置を変更する必要はありません。
