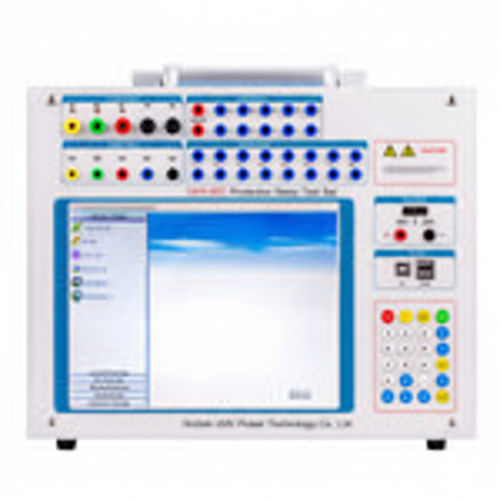

ネットワーク試験機 UHV-803

位相順序DAC相

製品概要
UHV-803 は DL/T624-1997 に準拠した小型の三相継電保護試験器です。DSP+FPGA 構成、真の16ビットDAC、モジュール式の線形大出力アンプ、8.4インチTFTカラー表示（800×600）、産業用キーボード/マウス、Windows XP を採用。単体運転または PC 接続で動作し、現場での計測と大形試験機の機能を併せ持ちます。

製品の特徴

• 柔軟な多チャンネル出力：4相電圧出力および3相電流出力を構成可能。標準試験や変圧器差動、快速切換え試験に対応。
• PC 制御：ノートPC/デスクトップへの直接接続により自動試験、安定した実行、データ出力が可能。
• 高忠実度線形増幅：非スイッチング増幅器により各電流範囲での高/中周波干渉を低減。
• 携帯可能な DSP ホスト：高速 DSP 処理により正確な波形を生成し、フィールドでの運用に適したコンパクト設計。
• インテリジェント試験ソフト：保護定値検証、故障再生、データロギング、ベクトル図、レポート自動生成に対応。
• 補助 DC 出力（2系統）：110V/220V の DC 出力を内蔵。
• 拡張接続性：USB ポートによる通信・データ転送。
• 総合的な保護機能：熱管理、ソフトスタート、診断保護を実装。

製品パラメータ
交流電流出力
出力精度：0.2°；相電流（RMS）：0–40 A；3相並列電流（RMS）：0–120 A；相電流長期許容値：10 A；相ごとの最大出力電力：420 VA；3並列最大出力：900 VA（最大通電時間 10 s）；周波数範囲（基波）：0–1000 Hz；高調波次数：1–20。

直流電流出力
出力精度：0.5°；出力電流：0–±10 A/相、0–±30 A（3並列）；最大出力負荷電圧：20 V。

交流電圧出力
出力精度：0.2°；相電圧（RMS）：0–120 V；線間電圧（RMS）：0–240 V；相/線 出力例：80 VA / 100 VA；周波数範囲（基波）：1–1000 Hz；高調波次数：1–20。

直流電圧出力
出力精度：0.2°；相電圧出力範囲：0–±160 V；線間電圧出力範囲：0–±320 V；相/線 出力例：70 VA / 140 VA。

切替入力および時間測定
切替入力：10路；ゼロ接点：1–20 mA；電位接点入力レベル：'0' = 0–+6 V；'1' = +11 V–+250 V；切替出力：8対（DC：220 V/0.2 A；AC：220 V/0.5 A）；時間測定：0.1 ms–9999 s、精度 0.1 ms。

機械 & 一般
産業用制御タイプ；外形寸法：375×305×140 mm³；質量：13 kg；電源：AC 220 V ±10%、50/60 Hz；動作周囲温度：-10 ℃〜+50 ℃。

技術仕様

• 型番：UHV-803
• ブランド：UHV
• アーキテクチャ：DSP + FPGA、真の16ビットDAC
• 表示：8.4インチ TFT、800×600
• OS：Windows XP（ホスト）；PC 制御対応
• 主な入出力：4相電圧出力（構成可能）、3相電流出力、多チャンネル切替入出力、USB
• 主要範囲：交流電流 相 0–40 A；3相並列 0–120 A；交流電圧 相 0–120 V；線 0–240 V
• 精度：交流出力/電圧/電流 0.2°；直流電流 0.5°
• 最大出力：相電流 420 VA；3並列 900 VA（10 s）
• 時間測定：分解能 0.1 ms；範囲 0.1 ms–9999 s
• 補助 DC 出力：110 V / 220 V
• 保護機能：熱管理、ソフトスタート、診断
• 寸法・重量：375×305×140 mm³；13 kg
