出力試験機 UHV-702

位相順序電動式相

製品概要

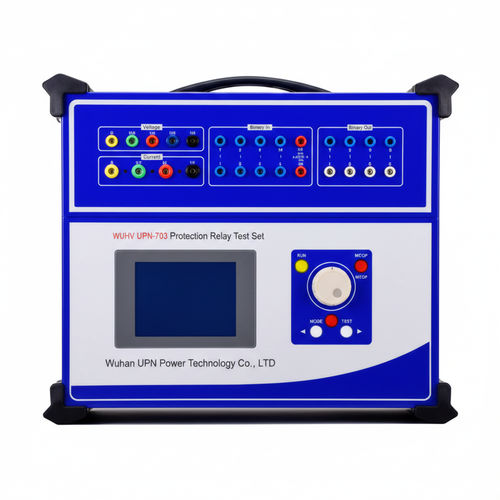

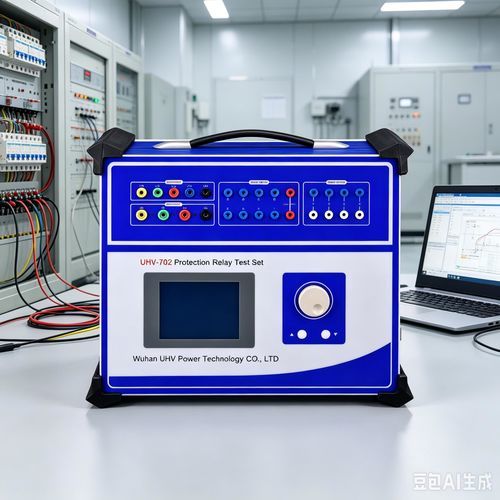

UHV-702 は現地での検証、較正、保護試験の自動化に向けた携帯型三相リレー保護テストキットです。4相電圧および3相電流の出力、320×240 点マトリクスLCD、スタンドアロン操作用の回転コントローラを備え、PC（Windows ソフト、中文画面）接続で高度な自動シーケンス、データ保存、レポート印刷が可能です。

主な特徴

• 標準出力：4相電圧＋3相電流出力。単相電圧最大120 V、単相電流最大40 A（10 s）、三相並列で最大120 A。4相 Ux は 3U0／同期チェック／ユーザ定義で設定可能。
• スタンドアロン操作：大きなLCDと回転式コントローラでPCなしに現場検証が可能。
• 二つの動作モード：スタンドアロンとPC接続。PCソフトで自動化テスト、保護設定のスキャン、リアルタイムログが可能。
• 高度な試験機能：三相差動、迅速な母線転送、保護のバックアップ自動再投入、同期チェック、故障再生、ベクトル表示、波形プロット。
• デジタルI/O：0–250 V 対応の接点入力（自動認識）7系統、無電圧接点出力2対。I/Oは拡張可能。
• 安全性：最適化冷却、ソフトスタート、故障自己診断、自動ロック機能を実装。
• 補助DC出力：110 V および 220 V の専用 DC 出力を搭載。

交流電流出力 — 仕様

• 出力精度：0.2 class
• 相電流（RMS）：0–40 A
• 三相並列電流（RMS）：0–120 A
• 相電流長期許容値（RMS）：10 A
• 相出力最大電力：450 VA；三相並列最大出力：900 VA（最大10 s）
• 周波数範囲（基波）：オンライン 0–1000 Hz、スタンドアロン 0–300 Hz
• 高調波：オンライン 最大20次、スタンドアロン 最大6次

直流電流出力 — 仕様

• 出力精度：0.5 class
• 出力電流：0–±10 A/相、0–±30 A（並列）
• 最大負荷電圧：20 V

交流電圧出力 — 仕様

• 出力精度：0.2 class
• 相電圧（RMS）：0–120 V
• 線間電圧（RMS）：0–240 V
• 相/線出力容量：80 VA / 100 VA
• 周波数範囲（基波）：オンライン 0–1000 Hz、スタンドアロン 0–300 Hz

直流電圧出力 — 仕様

• 出力精度：0.5 class
• 相電圧振幅：0–±160 V
• 線電圧振幅：0–±320 V
• 相/線出力容量：70 VA / 140 VA

切替入力と時間測定

• 切替入力：8ch；オープン接点検出 1–20 mA、24 V；電位接点入力："0" = 0–+6 V、"1" = +11 V–+250 V
• 切替出力：4対（DC: 220 V / 0.2 A；AC: 220 V / 0.5 A）
• 時間測定：範囲 0.1 ms–9999 s；分解能/精度 0.1 ms

利点

• 保護校正に適した出力仕様
• PC連携による自動化を含む充実した試験機能
• 現場使用に適した携帯性
• 大きなLCDと回転コントローラによる分かりやすいローカル操作
• I/O拡張とPC統合で高度な作業フローに対応

適用分野

• 電力システム：線路保護検証、主変圧器差動試験、励磁制御試験、故障シミュレーション
• 製造・運用：R&D、製造品質管理、保護装置の較正・保守
• 研究・教育：実験検証および継電保護教育
• 特殊システム：牽引、鉄道、航空など

技術仕様

• 型番：UHV-702
• Manufacturer/Brand: Wuhan UHV Power Technology Co.,Ltd.
• 表示：320×240 dot-matrix LCD
• 交流電流出力：相 0–40 A；三相並列 0–120 A
• 交流電圧出力：相 0–120 V；線 0–240 V
• 直流電圧出力：相 0–±160 V；線 0–±320 V
• 出力精度：AC 0.2 class；DC 0.5 class
• 周波数範囲：オンライン 最大1000 Hz；スタンドアロン 最大300 Hz
• I/O：7 接点入力（0–250 V 対応）、2 対切替出力
• 補助 DC 出力：110 V および 220 V
• 時間測定：0.1 ms–9999 s；精度 0.1 ms
