ネットワーク試験機 UHV-802

パフォーマンス電流パルス電圧

製品概要

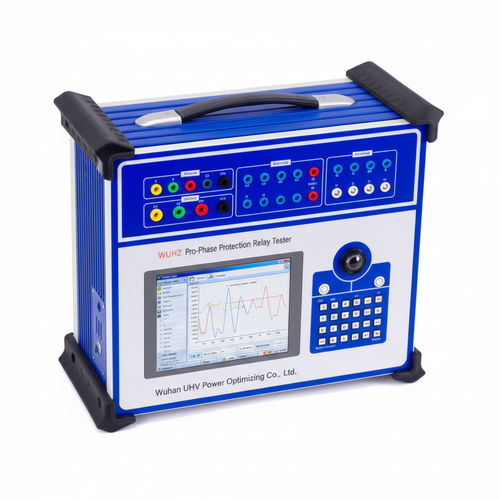

UHV-802 は二次電流注入試験および保護リレー検証用に設計された三相リレーテスターです。Windows を搭載した産業用コントロールPC、6.4" TFT カラー表示、トラックボール、最適化されたパネルキーボードを内蔵し、単体運用または外部PC制御に対応します。

主要機能

• 柔軟な出力構成：4相電圧出力と3相電流出力を標準搭載。相電流 0–40 A、3相並列で最大 0–120 A。相電圧 0–120 V、線間 0–240 V。
• 高忠実度のリニア（非スイッチ）アンプにより、電流レンジ全体でクリーンな波形と低歪を実現。
• DSP 制御ホストにより高速リアルタイム処理、広帯域（0–1000 Hz）、高分解能 D/A 変換を実現。
• デュアル動作モード：組み込みのキーボード/マウスでの単体運用、または USB/RS232/Ethernet 経由で外部 PC による制御。
• 110 V/220 V の可変 DC 補助出力や、スイッチ入出力、時間測定チャネルなどの豊富な I/O。

試験担当者への利点

• DSP と高精度 A/D による正確な信号生成と測定で信頼性の高い保護試験を実施可能。
• 自動試験シーケンス、故障再生、レポート出力により手動作業を削減。
• 現場での調整、保守、トラブルシューティングに適したポータブルな一体型設計。
• 熱保護・ハードウェア保護・ソフトウェア診断を含む自己保護機能を実装。

適用シナリオ

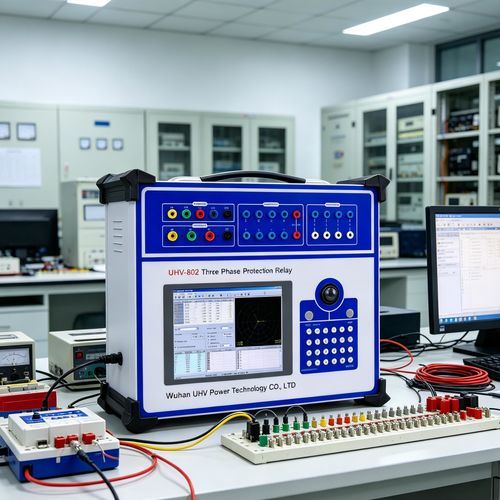

• 保護リレーや保護回路の据付時試験および工場受入試験（FAT）。
• 変電所、発電所、産業プラントにおける定期保守・較正。
• 故障シミュレーションと解析、故障再生やベクトル図解析を用いた障害箇所特定。

製品詳細 — 電気出力

交流電流出力（AC）
相電流（RMS）：0–40 A
出力精度：0.2°
3相並列電流（RMS）：0–120 A
相の長期定格：450 VA
3並列最大出力電力：900 VA
3並列最大許容動作時間：10 s
周波数範囲（基波）：0–1000 Hz
高調波次数：0–20

直流電流出力（DC）
出力電流：0–±10 A / 相；0–±30 A（3並列）
出力精度：0.5°
最大出力負荷電圧：20 V

交流電圧出力（AC）
相電圧（RMS）：0–120 V
出力精度：0.2°
線間電圧（RMS）：0–240 V
相/線出力容量：80 VA / 100 VA
周波数範囲（基波）：0–1000 Hz
高調波次数：0–20

直流電圧出力（DC）
相電圧出力範囲：0–±160 V
出力精度：0.5°
線間電圧出力範囲：0–±320 V
相/線出力容量：70 VA / 140 VA

スイッチ入出力と時間測定
スイッチ入力：8 チャネル（空接点 1–20 mA、24 V）。ポテンシャル接点："0": 0–+6 V；"1": +11 V–+250 V
スイッチ出力：4 対（DC: 220 V/0.2 A；AC: 220 V/0.5 A）
時間測定：範囲 0.1 ms–9999 s；精度 0.1 ms

FAQ（抜粋）

• Q: リレーの定期試験が必要な理由は？ A: 劣化やパラメータのずれを検出し、誤動作を防止するためです。
• Q: マイクロプロセッサベースのテスタの利点は？ A: DSP による制御で高精度、自動化、複雑な故障シナリオの模擬が可能になります。

技術仕様

• 型式：UHV-802
• 表示：6.4" TFT true color
• OS：組込み Windows（英語インターフェース）
• インターフェース：USB、RS232、Ethernet 10/100 M
• AC 電流（相）：0–40 A；3相並列：0–120 A
• AC 電圧（相）：0–120 V；線間：0–240 V
• DC 出力：電流 ±10 A/相、±30 A（3並列）；電圧 ±160 V 相、±320 V 線間
• 周波数範囲：0–1000 Hz；高調波：0–20
• 時間測定：0.1 ms–9999 s；精度 0.1 ms
