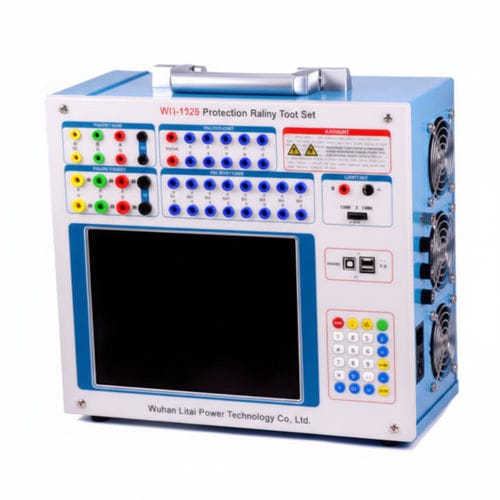

三相リレー用テスト システム UHV-1201

シミュレーション用電気回路網用変圧器用

6相リレー保護試験機 UHV-1201 は、DL/T 624-2023 に準拠したコンパクトな装置で、柔軟な多相電圧・電流出力（標準6相、12相まで拡張可）を備え、変圧器差動試験や系統自動再投入試験を含む保護リレーの包括的な検証に対応します。

製品紹介

• DL/T 624-2023 に基づき設計されたマイコン式ミニチュア試験機。モジュラー構成と最新のマイクロエレクトロニクスにより、現場での可搬性と高精度な信号合成を実現します。
• 電圧/電流の出力組合せは柔軟：標準の4V+3I、6相電圧、さらに12相へ拡張可能で、三相変圧器の差動試験やプラントの自己注入試験に適合します。

製品の特徴

• 多用途な出力構成
  • 標準出力：4相電圧（120 V/相）と3相電流（120 A/相）；6相電圧・6相電流、または6相並列で最大180 Aまでの構成が可能です。
  • 第4電圧チャネル（Ux）は3U0や任意電圧に設定可能な多機能チャネルです。
• 直感的なユーザーインターフェース
  • 内蔵トラックボールと最適化キーボード、大型TFT液晶（Chinese Windows OS）で起動直後から簡便に操作できます。

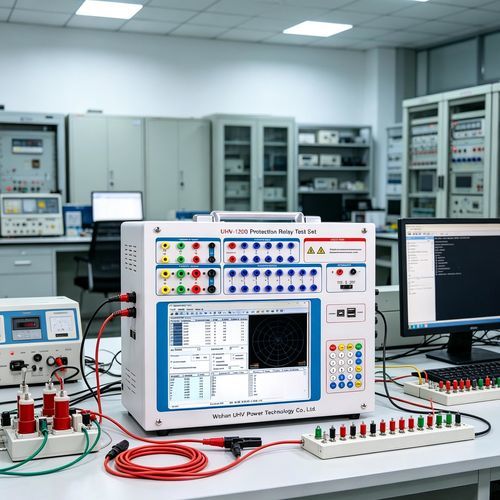

• デュアル制御モード
  • 前面パネルの単体操作と外部PC制御（機能は同等）をサポートし、モード切替はシームレスです。
• 高度な線形増幅技術
  • 高忠実度のモジュール型線形（非スイッチング）アンプにより波形整合性を維持し、高／中周波干渉を低減します。
• 高性能ポータブルユニット
  • DSP制御出力で信号生成を高精度化；筐体寸法375 × 350 × 180 mm、質量17 kgで現場運用に適します。
• 総合的な試験ソフトウェア
  • 自動化された検証手順、保護設定の確認、故障シミュレーション／再生、リアルタイム記録、ベクトル表示、即時レポート生成を備えます。
• 補助直流出力
  • 外部機器用の可変110 V / 220 V DC 補助電源を装備します。
• 接続性と保護機能
  • USB×2、RS232、外部キーボード／マウス対応、熱管理最適化、ソフトスタートおよび自動ハード/ソフト保護と故障ロック機能を有します。

製品パラメータ

• 電流チャネル：標準6相。
• 電圧チャネル：標準6相。
• AC電流出力（相ごと、RMS）：0 ～ 30 A、精度 0.2。
• 3相構成時の相ごとのAC電流（RMS）：0 ～ 60 A。
• 6相並列AC電流（RMS）：0 ～ 180 A。
• DC電流出力（相ごと）：0 ～ ±10 A、精度 0.5；最大DC負荷電圧 20 V。
• AC電圧出力（相ごと、RMS）：0 ～ 120 V、精度 0.2；線間電圧（RMS）：0 ～ 240 V。
• DC相電圧振幅：0 ～ ±160 V（精度 0.5）；線間振幅 0 ～ ±320 V。
• 周波数範囲（基本波）：0 ～ 1000 Hz；高調波次数：1 ～ 20。

出力と性能の詳細

• 相電流の長期許容作業値（RMS）：10 A。
• 相電流の最大出力容量：300 VA；6相並列の最大出力容量：1000 VA（フル出力継続最大時間：10 s）。
• 時間測定範囲：0.1 ms ～ 9999 s；測定精度 < 0.1 ms。
• 外形寸法：375 × 350 × 180 mm；質量：17 kg。

切替とI/O

• 切替入力：8入力；無接点入力 1 ～ 20 mA、24 V；ポテンシャル接点入力：'0' = 0 ～ +6 V、'1' = +11 V ～ +250 V。
• 切替出力：4対；DC 220 V / 0.2 A；AC 220 V / 0.5 A。
