電力品質分析器 SMG7000

信号監視用電気回路網用

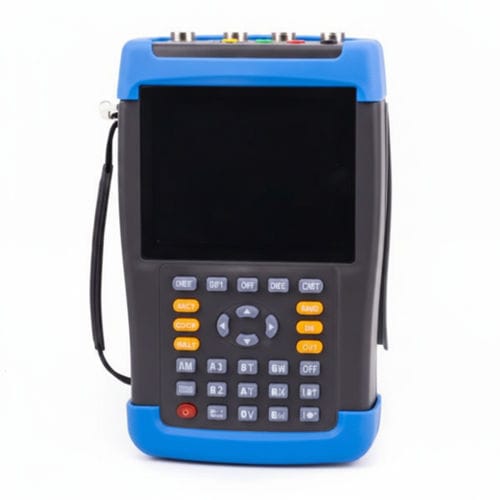

SMG7000は現場での検査および長期監視を目的とした携帯型電力品質解析器です。波形歪み、高調波、電圧変動／フリッカー、三相不平衡を検出し、電気パラメータの高精度測定とベクトル解析を提供します。産業用途での現場診断・調整に適しています。

主な機能

• 携帯型の高精度試験装置として波形歪み、高調波、電圧偏差、フリッカー、位相不均衡を検出。
• 電圧、電流、有効電力／無効電力／皮相電力、位相角、力率、周波数を高精度に測定。
• 配線や相関関係を迅速に確認できるベクトル図表示。
• クランプ変流器による非接触電流測定；クランプは標準5 A/25 A、オプション100 A/500 Aおよび400 A/2000 A。
• 商用系から負荷側までの品質解析：周波数偏差、電圧偏差、電圧変動、フリッカー、三相不平衡、最大63次の高調波解析。
• 単相および同時三相の電圧／電流波形表示。
• 画面ロック機能により取得データの読み取り・解析を容易化。
• 負荷変動の監視およびトレンド記録（電圧、電流、各種電力、周波数、位相）をユーザー設定間隔で実行。
• 現場での動的監視と装置調整をサポートし、調整や試運転に有用。
• 無効電力補償装置やフィルタの動特性測定と定量評価を実施可能。
• 保存間隔を設定可能な大容量内部メモリ：1分間隔で最大18か月の連続記録。
• USBインターフェイスによるPC転送とデータ管理ソフトとの連携。
• 時刻/カレンダー機能でデータのタイムスタンプを保持；大型カラーLCDと導電性シリコンキーによる操作性。
• 大容量リチウムイオン充電池と小型軽量設計で携帯性に優れる。

仕様 / 技術データ

• 型番: SMG7000
• 電圧測定範囲: 0 ～ 200 V ～ 800 V（自動レンジ切替）
• 電流測定レンジ（クランプ）: 標準 5 A / 25 A；オプション 100 A / 500 A；オプション 400 A / 2000 A
• 位相角測定範囲: 0 ～ 359.99°
• 周波数測定範囲: 45 ～ 55 Hz
• 電圧チャンネル: 3（U_A, U_B, U_C）
• 電流チャンネル: 3（I_A, I_B, I_C）
• 最大高調波解析次数: 63次
• 最大連続保存期間（1分間隔）: 18か月
• 測定精度 — 電気パラメータ: 電圧 ±0.2%；周波数 ±0.01 Hz；電流・電力 ±0.5%；位相 ±0.2°
• 電力品質精度: 基本電圧 ≤0.5% FS；基本電流 ≤1% FS；位相誤差 ≤0.2°；高調波電圧誤差 ≤0.1%；高調波電流誤差 ≤0.2%；三相不均衡誤差 ≤0.2%；電圧偏差／変動誤差 ≤0.2%
• 動作温度: -10 ℃ ～ +40 ℃
• 充電: AC220 V、45 Hz–55 Hz
• ホスト消費電力: ≤ 3 VA
• バッテリー駆動時間（満充電）: ≤ 10 時間
• 絶縁: 入力端子と筐体間の絶縁抵抗 ≥ 100 MΩ；給電入力と筐体間で1分間1.5 kV（電源周波数）に耐える設計
• 寸法: 258 mm × 158 mm × 58 mm
• 重量: 約1.8 kg
