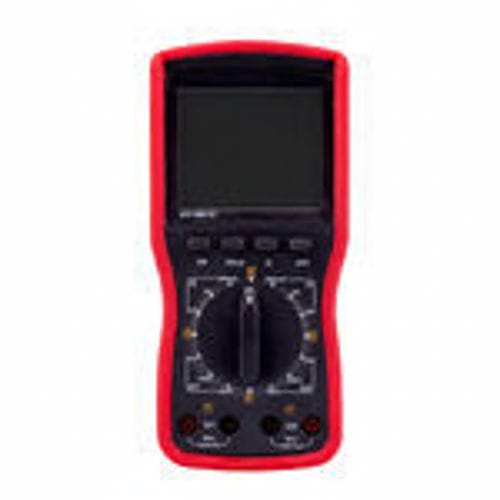

デジタル位相計 SMG2000B

多機能ケーブル用

概要
SMG2000B は現場での交流電圧、交流電流および位相関係（U‑U、I‑I、U‑I）を測定する携帯型二重チャンネルのデジタル位相計です。電流入力にはクランプ型電流変成器を使用し、位相測定時に短絡を防ぐために電圧入力は絶縁されています。

主な特徴

• 二重クランプ設計と絶縁された電圧入力により、電圧間や電流間の安全な位相測定が可能。
• 位相、位相順序、交流電圧、交流電流、交流漏れ電流の測定が可能。変圧器群や誘導/容量性回路の識別が可能。
• クランプによる電流入力でラインの切断不要。U1‑U2 測定は絶縁入力で短絡を回避。
• 最大25 mmの文字が表示可能な高コントラストLCD、約70°の表示角度調整、暗所向けの白色バックライト。
• 実用機能：データホールド（HOLD）、自動電源オフ、バッテリ電圧警告。

参照動作条件

• 基準周囲温度：23℃ ±1℃。動作範囲：10℃–40℃。相対湿度 <80% RH。
• 基準湿度：40%–60%。
• 信号波形（基準）：正弦波、β = 0.05。基準周波数 50 Hz ±1 Hz。動作 45–65 Hz。
• 機器動作電圧（基準）：9V ±0.1V。動作許容：9V ±1V。
• 位相測定に必要な振幅：電圧基準 100V ±20V（動作 30V–500V）；電流基準 1A ±0.2A（動作 10mA–20.00A）。
• 外部の強い電場・磁場を避け、測定導体はクランプ顎部の中心付近に配置すること。

一般仕様

• 型番：SMG2000B。電源：DC 9V（1.5V LR6 ×6）。
• 表示：白色バックライト付LCD。LCDサイズ 70 mm × 62 mm、表示領域 64 mm × 54 mm。文字は最大25 mm。
• 外形寸法：196 mm × 92 mm × 54 mm。主機質量 ≈1140 g（電池含む）。各クランプ ≈170 g。テストリード ≈250 g。
• サンプリングレート：約3回/秒。
• 測定レンジ：交流電圧 0–20V / 200V / 500V；交流電流 0–200mA / 2A / 20A；位相 0–360°。
• 位相測定時の振幅範囲：U1‑U2 30V–500V；I1‑I2 10mA–10.00A；U‑I 組合せ 10V–500V および 10mA–10.00A。
• データホールド：HOLD を押して表示を保持（"DH" 表示）。自動電源オフ：約15分の無操作でオフ。
• バッテリ交換目安：電圧が約 7.8–8.0V 未満の場合。
• テスト線長：1.5 m。クランプ電線長：2 m。

精度と性能

• 電圧分解能/精度：20V → 0.01V；200V → 0.1V；500V → 1V。精度：±(0.5% フルスケール)。
• 電流分解能/精度：200mA → 0.1mA；2A → 1mA；20A → 10mA。精度：±(0.5% フルスケール)。
• 位相：0–360° 表示、分解能 1°、精度 ±1°（基準条件）。

安全性と絶縁

• 耐電圧：電圧入力端子と筐体間 500V/50Hz AC（1分）；クランプ芯/ハンドル/二次巻線間 1000V/50Hz AC（1分）；二つの電圧入力端子間 500V/50Hz AC（1分）。
• 絶縁抵抗：回路と筐体間および二つの電圧入力間で ≥10 MΩ。
• 構造：二重絶縁。入力インピーダンス：各電圧レンジで ≈1 MΩ（U1‑U2 モード時 40 kΩ）。
