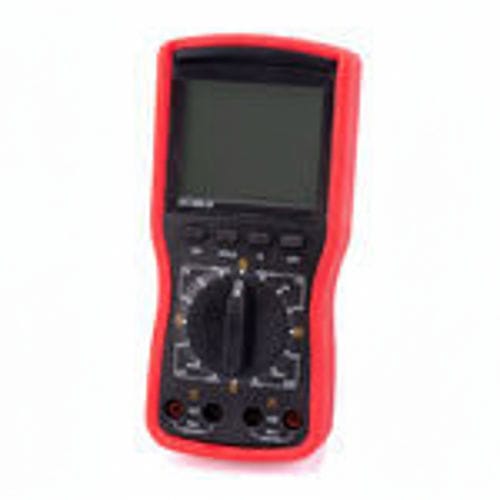

デジタル位相計 SMG2000E

多機能ケーブル用

SMG2000Eは二重クランプ式のデジタル位相計で、携帯性に優れた高精度の2チャンネルハンドヘルド機器です。電圧・電流・位相を現場で非接触かつ安全に測定でき、U‑U、I‑I、U‑Iの位相差、位相順序、変圧器結線群、差動保護、メーター接続の現場診断に適しています（配線を切断する必要はありません）。

主な特長

• コンパクトなハンドヘルド設計で現場での携行・操作に適する。
• 広い測定範囲：電流 10 mA–10 A、電圧 3 V–500 V（回路を開かずに測定可能）。
• 高コントラストLCD：最大25 mm文字、視野角70°で視認性を確保。
• 直感的な機能スイッチで電圧・電流・位相モードを迅速に切替え。
• 高精度クランプセンサ：電流分解能0.1 mA、電圧分解能0.1 V（特許技術）。
• 低消費電力で電池電圧監視機能を搭載；単体9 V積層電池で駆動。

用途

• 現場での位相差および位相順序の確認。
• 変圧器の巻線・結線群の検査。
• 差動保護の接続確認やメーター配線の検証。
• 回線を切断できない、または切断したくない状況での非接触診断。

測定パラメータと条件

• 参照条件：環境温度 (23±5) °C、湿度 45–75% RH、測定波形 正弦波 β = 0.02、周波数 (50±0.2) Hz。
• 定格動作条件：温度 0–40 °C、湿度 20–80% RH、波形 正弦波 β = 0.05、周波数 (50±0.5) Hz。定格条件下で作動誤差は基本誤差限度の2倍を超えない。
• 位相測定：範囲 0–360°、分解能 1°、基本誤差 ±2°。
• 交流電圧測定：レンジと分解能 — 20 V (0.01 V)、200 V (0.1 V)、500 V (1 V)；基本誤差 ±(0.3% reading + 0.2% range)。U1–U2測定時の入力インピーダンス：40 kΩ。
• 交流電流測定：レンジと分解能 — 200 mA (0.1 mA)、2 A (1 mA)、10 A (10 mA)；基本誤差 ±(0.3% reading + 0.2% range)。
• 位相測定に必要な典型振幅：参照 100–220 V および 0.5–1.5 A；定格位相振幅範囲：U1–U2 30–500 V、I1–I2 10 mA–10.00 A、U1–I2 / I1–U2 10–500 V および 10 mA–10.00 A。
• 外部参照周波数に起因する電磁界干渉は回避すること。

その他の技術仕様

• 表示：3½桁；サンプリングレート 約3回/秒。
• 電源：単一9 V積層電池；供給電流 < 5 mA。
• 外形寸法（筐体）：192 × 95 × 55 mm。クランプ本体：140 × 42 × 20 mm。顎サイズ Φ7 mm × 9 mm。
• 重量：本体 約280 g；テストクランプ 2 × 200 g。
• 保管温度：−10 °C〜50 °C。
• モデル：SMG2000E。測定範囲：電圧 3 V–500 V、電流 10 mA–10 A、位相 0°–360°。
