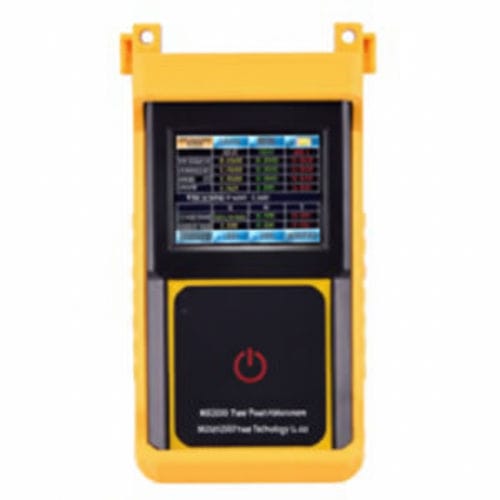

デジタル位相計 SMG3000

多機能

SMG3000は、現場での高精度な三相電気パラメータの測定と解析を目的とした携帯型位相ボルタメータ（フェーズボルタメータ）です。電圧、四線式電流、位相角、周波数、各種電力を同時に測定でき、表示とデータ保存機能を備えています。

主な機能：

• 三相電圧と四線式電流（中性線／零相電流を含む）の同時測定。
• 電圧・電流・電力の位相角を同時に測定、位相順序（フェーズシーケンス）検出。
• 周波数測定および変圧器巻線の自動判別。
• 容量性および誘導性負荷の自動識別。
• 3.5インチTFTタッチスクリーン上での六角形ベクトル図表示と色順解析。
• 有効電力（P）、無効電力（Q）、皮相電力（S）、三相合成電力および力率の測定。
• データ保存、静的データ保存およびレビュー機能による現場レポート作成。
• 充電式リチウム電池により連続待機/運転 > 20時間を実現。

技術仕様：

• 電圧：1 ～ 500 V、精度：0.5% × 範囲、分解能：0.01 V。
• 電流：0.001 ～ 10 A、精度：0.5% × 範囲、分解能：0.0001 A。
• 有効電力（P）：0.001 ～ 5000 W、精度：0.5% × 読値（PF = 1）、分解能：0.1 W。
• 無効電力（Q）：0.001 ～ 5000 VAR、精度：0.5% × 読値（PF = 0）、分解能：0.1 VAR。
• 皮相電力（S）：0.001 ～ 5000 VA、精度：0.5% × 読値、分解能：0.1 VA。
• 周波数：45 ～ 65 Hz、精度：0.1% × 読値、分解能：0.01 Hz。
• 位相：0 ～ 360°、精度：±2°、分解能：0.1°。
• 表示：3.5インチTFTカラータッチスクリーン。
• 寸法：320 × 280 × 140 mm。質量：3.2 kg。
• データ機能：動的および静的データ保存、レビュー、エクスポート対応。
• 電源：充電式リチウム電池、連続待機/運転 > 20時間。

用途：

• 現場での電力品質解析および設備の立ち上げ検査。
• 産業プラントや配電網での保守・故障診断。
• 変圧器試験および位相順序・配線確認。
• 省エネ監査および力率改善の確認。

別名 / 呼称：

• Phase Voltammeter
• Phase Tester
• Portable Phase Voltammeter
• Handheld Phase Voltammeter
