コンパクトSF6ガスサービスユニット UHV-625

移動式液体および気体SF6貯蔵用SF6ガス回収用

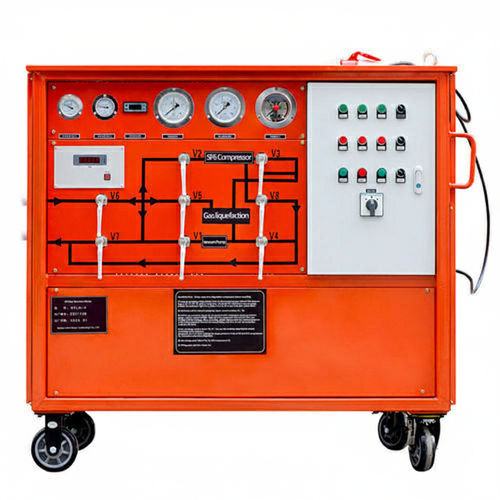

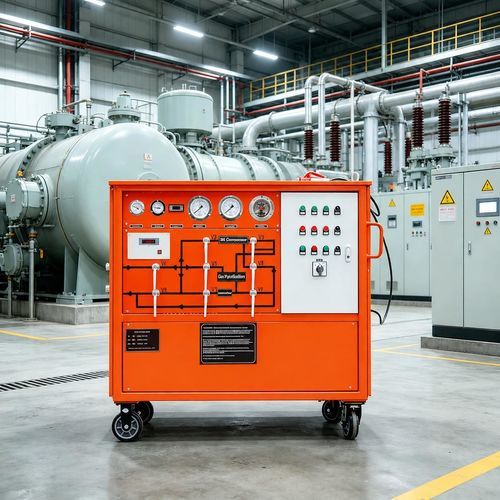

UHV-625は、SF6絶縁電気機器向けに設計されたSF6ガスの回収、精製、充填および貯蔵を行う移動式専門装置です。真空処理、充填、精製および回収を実行でき、圧縮、真空およびろ過システムを一体化した手押し式シャーシを特徴とします。

主要コンポーネントの性能パラメータ

• 電源: AC 400 V（三相、相順自動変換）
• 定格最大ガス貯蔵圧力（20 °C）: ≤ 4 MPa
• 到達真空度: ≤ 10 Pa
• 装置の真空安定性: 133 Pa を24時間維持で真空値が400 Pa増加
• SF6回収コンプレッサー: France Manewrop、ポンピング速度 7 m³/h
• 真空ポンプ構成: 2X-4（国産バイポーラ真空ポンプ）、真空排気速度 15 m³/h
• 回収開始適応入口圧（20 °C）: 0 ~ 1.0 MPa
• 電気機器のリサイクル最終圧力（20 °C）: ≤ 50 kPa
• 回収後の油分: < 10 µg/g
• 年間平均漏洩率: < 1 %
• 連続無故障運転時間: ≥ 1000 h、累積MTBF: ≥ 5000 h
• 騒音レベル: 機械 ≤ 75 dB(A)
• 理論容量アキュムレータ: 50 kg、SF6タンク: 50 L（炭素鋼）
• 冷却方式: 空冷、液化コンプレッサー記載: Donper
• フリージングタンク容量: 50 L
• 処理後ガス水分: ≤ 60 ppm vol、回収後の油: 10 ppm vol
• 乾燥/ろ過: 真空加熱による再生活性化、フィルター粒子規格 0.02 μm（HASON 3段技術、米国）
• 膨張初圧: ≤ 133 Pa、膨張最終圧: 0.8 MPa、膨張速度 ≥ 5 m³/h
• 気化: 電気加熱自動温度制御、移動方式: 手押し式、寸法（mm）: 1450 × 810 × 1200、総重量: 545 kg

要約パラメータ一覧

• モデル: SF6 GAS RECLAIMER (UHV-625)
• 真空排気速度: 15 m³/h、到達真空度: 10 Pa
• SF6回収コンプレッサー: 7 m³/h、代表作業圧: 約2.5 MPa
• フィルター粒度: 0.02 μm、処理後SF6純度: ≥ 99.9 %
• 処理後水分: ≤ 60 ppm vol、回収後油分: 10 ppm vol
• タンク: 50 L 炭素鋼、ゲージ: 指針式、バルブ: 漏洩最小化のためのシール付きバタフライ設計

特徴

• 吸着フィルターシステムがSF6中の不純物（水分、分解生成物、油、粒子）を除去します。
• 一体設計で小型かつ移動容易、現場での運用が簡便です。
• 高効率でメンテナンスが少ない三段式フィルターにより回収ガス品質を確保します。
• 内蔵位相保護で位相反転による誤動作を防止し、電気系は品質ブランド部品を採用。
• 耐久性の高いキャスターと保護塗装により輸送性を向上、保守頻度を低減します。
• 外部水源不要の空冷式で機器全体を冷却し、温度保護により−20 °Cまで運転可能です。
• 乾燥剤は真空加熱再生が可能で、現場での交換を不要とします。
• シール付きボールバルブは自動補償機能を持ち、停電時の電磁弁保護でポンプやモーターへの油逆流を防ぎます。

技術仕様

• ブランド: UHV Power
• 商用表示 / 型号: UHV-625
• 主要用途: SF6電気機器のSF6回収・精製・貯蔵・充填
• 電源: AC 400 V 三相
• 最大貯蔵圧力: ≤ 4 MPa、代表作業圧: 2.5 MPa
• 到達真空度: 10 Pa、真空排気速度: 15 m³/h
• コンプレッサー能力: 7 m³/h (France Manewrop)
• SF6タンク容量: 50 L（炭素鋼）、総重量: 545 kg、寸法: 1450 × 810 × 1200 mm
• 騒音: ≤ 75 dB(A)、冷却: 空冷、フィルター/ドライヤー: 米国原装部品、HASON三段技術
