赤外線漏れ検知器 UHV-630

ガスSF6携帯型

概要

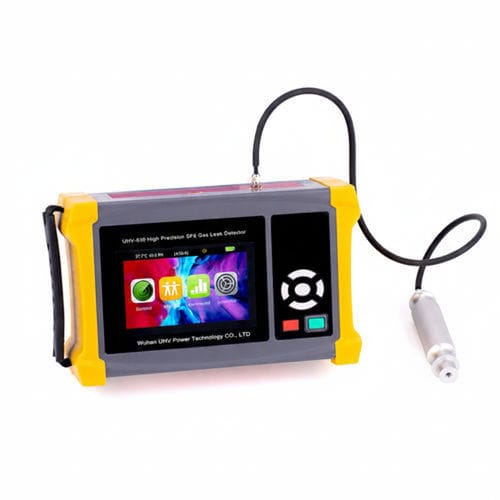

UHV-630は、高精度の手持ち式SF6ガス漏れ検知器で、複数の検知方式、リアルタイム濃度監視、設定可能な警報およびデータ傾向解析を組み合わせて、SF6絶縁機器の保守で漏れを正確に特定し支援するよう設計されています。

主な機能

• 検知方式：ポンプ吸引サンプリングとNDIR単一ビーム二波長赤外線検出を組み合わせ、感度と安定性に優れ、動的波形表示が可能。
• 警報と表示：ユーザー定義の閾値で動作する音声/表示警報を設定可能。カラーLCDのメニュー表示とリアルタイム波形表示。
• 信号処理：ドリフト制御および温度補償を備えた高度なデジタル処理により、耐干渉性を向上。
• 運用機能：バッテリ低下、センサ故障、レンジ超過の自己点検、自己校正、時刻スタンプ付与のためのパーペチュアルカレンダー。
• データと電源：波形保存対応で最大20,000レコードの内部データロギング、5時間以上の連続動作が可能な長寿命リチウム電池。
• 設計：現場保守向けのコンパクトな手持ち設計で迅速な漏れ特定が可能。

用途

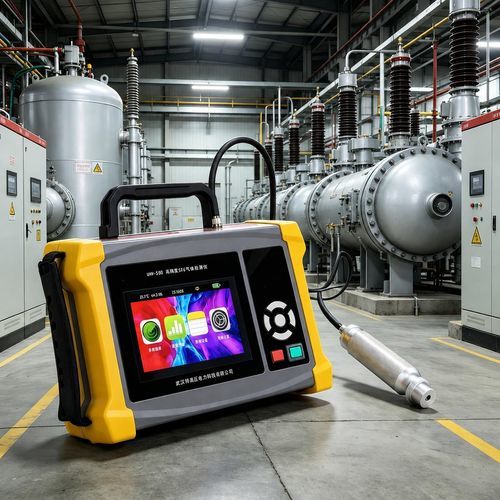

• SF6絶縁の開閉装置や高電圧・超高電圧機器の保守点検および漏れ検出。
• SF6の損失がアーク消弧性能を低下させたり、酸素欠乏領域を発生させる可能性のある現場での漏れ特定。

仕様 / 技術データ

• 製品型番：UHV-630
• 測定方式：NDIR単一ビーム二波長赤外線測定技術
• 監視ガス：六フッ化硫黄（SF6）
• 測定範囲：0–12000 ppm
• 分解能：1 ppm
• 精度：±(1.5% + 5d)
• 再現性：1%
• ポンプ吸引速度：≥ 800 ml/min
• 連続動作時間：≥ 5 時間
• 起動時予熱時間：≤ 10 秒
• 応答時間：< 3 秒
• 回復時間：< 3 秒
• 充電アダプタ仕様：DC 5V / 1A
• サージ耐性（衝撃耐性）：±1.2 kV
• 動作温度：-20 °C ～ +50 °C
• 周囲湿度：相対湿度5–95%（結露しないこと）
• 大気圧：50 kPa – 110 kPa
• 保護等級：IP33、二重絶縁、CAT II規格
• 外形寸法：250 × 160 × 70 mm
• 本体質量：1 kg
