絶縁試験機 UHV-615

電圧高電圧電動式

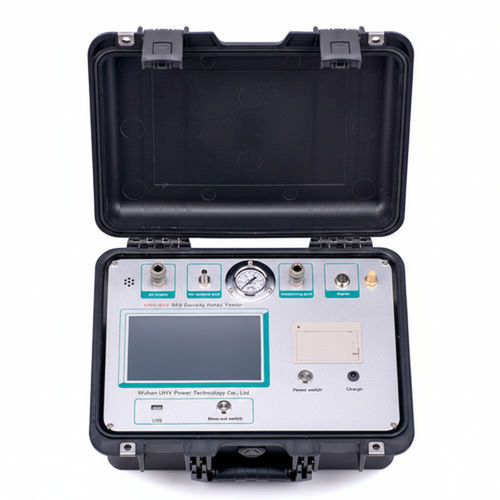

UHV-615は、SF6密度リレーの校正と現場試験向けに設計されたインテリジェントな計測器です。主要部品に輸入品を採用し、高い統合度と測定精度、良好な再現性および現場での信頼性を確保しています。

概要 / 想定用途

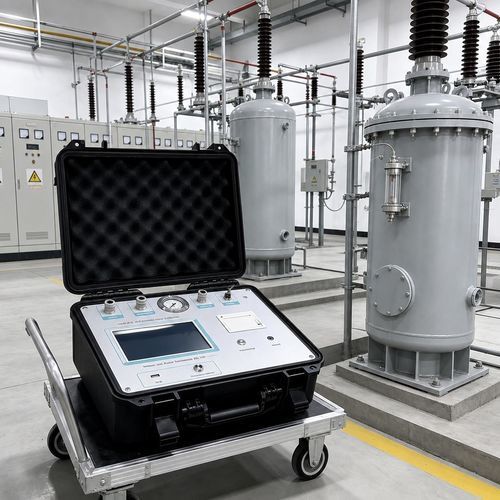

• 想定用途：SF6密度リレーおよび関連するSF6ガス機器の校正と現場試験。
• 設計：一体型のコンパクトケースで持ち運びが容易。主要部品は輸入品を使用し測定精度を担保。

主な特徴

• 高い耐干渉性能：電界誘導に対する耐性が2 mA（50/60 Hz）まであり、高圧変電所での現場測定が可能。
• 大きな短絡電流：代表値10 mAで、大容量・高誘導性機器の試験に適合。
• 広い抵抗測定範囲と高分解能により精密な読み取りが可能。
• 選択式の高電圧出力レンジ（0.1–5 kV）を備え、0 Vから滑らかに調整可能。
• 吸収率や分極指数の記録を補助するための音光リマインダーおよびタイミング機能を搭載。
• 耐摩耗性に優れた堅牢な外装と一体型筐体により現場使用に適応。

主な技術仕様（抜粋）

• 出力電圧レベル（選択可）：0.1 kV、0.25 kV、0.5 kV、1 kV、2.5 kV、5 kV。
• 試験電圧精度：±(5% + 10 V)。
• 短絡電流：代表値 10 mA。

範囲と精度（抵抗測定）

• 20 MΩ（レンジ 0.01 ～ 19.99 MΩ）— 精度 ±(5% + 3 d)。
• 200 MΩ（レンジ 5.0 ～ 199.9 MΩ）— 精度 ±(5% + 3 d)。
• 2000 MΩ（レンジ 50 ～ 1999 MΩ）— 精度 ±(5% + 3 d)。
• 20 GΩ（レンジ 0.5 ～ 19.99 GΩ）— 精度 ±(5% + 3 d)。
• 200 GΩ（レンジ 5.0 ～ 199.9 GΩ）— 精度 ±(10% + 3 d)。
• 2000 GΩ（レンジ 50 ～ 1999 GΩ）— 精度 ±(20% + 10 d)。

基本パラメータ

• 耐電界妨害能力：2 mA（50/60 Hz）。
• 時刻・アラーム機能：ストップウォッチ最大19分59秒（20分で循環）；サンプリング時に音で通知；抵抗値表示のホールドと、表示が無効または範囲外の場合の連続警報。
• 表示：試験電圧・抵抗・時間を表示する3つの3½桁LCDメーターヘッド。
• 電源：内蔵充電式リチウム電池 DC 15 V；充電用ACアダプターポートあり（50/60 Hz）。
• 使用環境：温度 -20 °C ～ +40 °C；相対湿度 20%～90%。
• 寸法（L×W×H）：315 × 240 × 180 mm。
• 重量：5.5 kg。

追加資料 / ドキュメント

• 取扱説明書および校正証明書を提供（PDFあり）。
• 製品デモ／紹介ビデオあり。

モデル／代表仕様

• モデル：UHV-615。
• 出力電圧レベル：0.1 kV、0.25 kV、0.5 kV、1 kV、2.5 kV、5 kV。
• 試験電圧精度：±(5% + 10 V)。
• 短絡電流：代表値 10 mA。
• 抵抗測定範囲と精度：上記 範囲と精度 セクション参照。
• 耐干渉性：2 mA（50/60 Hz）。
• 表示：3つの3½桁LCDメーター。
• 電源：内蔵充電式Li電池（DC 15 V）およびAC充電ポート。
• 動作条件：-20 °C ～ +40 °C；20%～90% RH。
• 寸法：315 × 240 × 180 mm；重量：5.5 kg。
