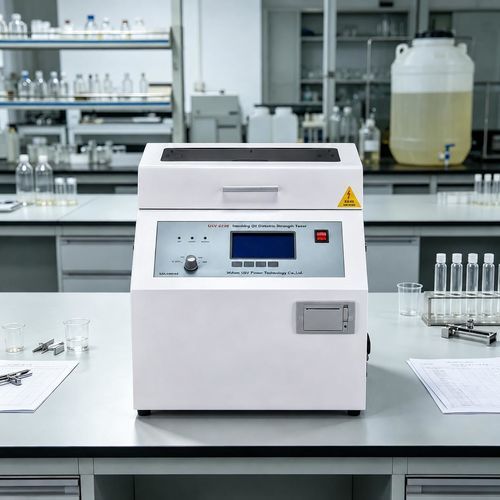

絶縁油耐電圧試験機 UHV-680
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 絶縁油
詳細
UHV-680は変圧器油の耐電圧（BDV）試験器であり、昇圧、保持、降圧、撹拌、休止、表示、計算、印刷といった試験シーケンスを自動化します。
主な特徴
ドキュメントとメディア
技術仕様
使用条件
用途
主な特徴
- マイクロコントローラ制御：大容量シングルチップマイコンにより安定した繰り返し性のある動作を実現。
- ウォッチドッグ保護：広範囲の監視回路でシステムクラッシュを防止。
- 複数の動作モード：GB1986、GB2002の標準法を内蔵し、カスタム試験にも対応。
- 一体成形のガラス製オイルカップ：特殊ガラスの一体成形で漏れや測定干渉を低減。
- 高電圧端サンプリング：高電圧端での直接A/D変換によりアナログ回路誤差を低減し測定精度を向上。
- 保護機能：過電流、過電圧、短絡保護を備え、耐ノイズ性およびEMC特性に優れる。
- 携帯設計：コンパクトで持ち運びやすく、実験室や現場での使用に適する。
ドキュメントとメディア
- ユーザーマニュアル（PDF）および校正証明書（PDF）をダウンロード可能。
- 製品のデモ／紹介動画あり（YouTube）。
技術仕様
- 型番：UHV-680
- 電源電圧：AC 220 V ±10%
- 電源周波数：50 Hz ±5 Hz
- 消費電力：< 200 W
- 出力電圧：0–80 kV
- ブースター容量：1.5 kVA
- 昇圧速度（段階）：2.0、2.5、3.0、3.5 kV/s（4段切替）
- 測定精度：±2%
- 分解能：0.1 kV
- 休止時間：0–15 分（任意）
- インターバル時間：0–10 分（任意）
- 加圧回数：1–6 回（任意）
- 撹拌時間：0–90 s（任意）
- 歪率：< 1%
- 表示：大画面LCD
- 電極ギャップ：標準 2.5 mm
- 質量：32 kg
- 外形寸法（W×D×H）：409 × 393 × 388 mm
使用条件
- 環境温度：0℃ ～ +40℃
- 相対湿度：< 85%
用途
- 変圧器油のBDV試験および絶縁耐力評価（試験室・保守現場）。
- 油入り電気機器、電力会社、製造業における品質管理。
