熱テスト システム UHV-640タンジェントデルタ実験用電源変圧器用
お気に入りに追加する
商品比較に追加する
特徴
- 試験の種類
- 熱, タンジェントデルタ
- 分野
- 実験用, 電源変圧器用
- 応用
- 変圧器用
- その他の特徴
- 自動, 精密, 高出力
詳細
概要
主な機能
技術仕様
動作環境
ドキュメントと付属品

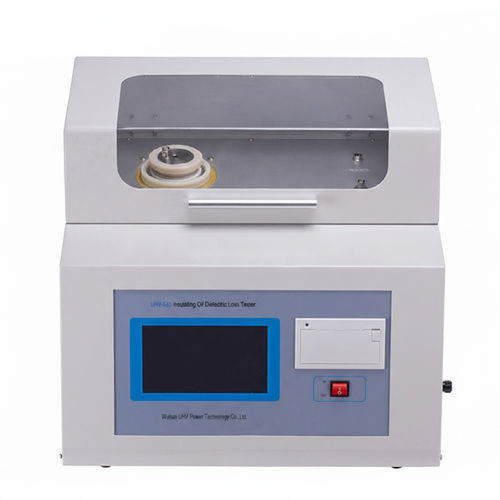

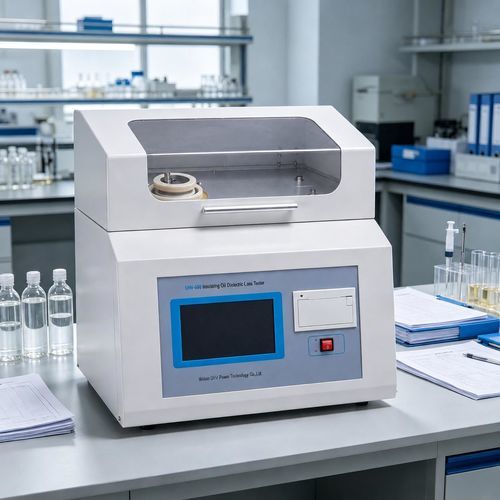

- UHV-640は、変圧器用絶縁油の誘電損失（tan δ）および抵抗率を測定するマイクロコンピューター制御の試験装置で、GB5654-2007および関連規格に基づいて設計されています。ラボおよび現場での品質管理向けに自動化された試験と効率向上を提供します。
主な機能
- オイルカップ、加熱、温度制御、圧力調整を統合した構造。
- 大画面カラーLCDを備え、漢字によるサーマル印字と漢字メニューで操作が容易。
- 空カップ自動校正機能と、過電圧・過電流・温度制限の保護機能を搭載。
- 中間周波数の誘導加熱を用いる電極カップにより迅速かつ均一な加熱が可能。
- 測定用電極カップに配置されたプローブによる直接温度測定。
- 組み込みの正弦波発生器とデジタル電圧調整により、標準の50 Hz高出力試験電源を生成。
技術仕様
- 試験電圧範囲: 0 ～ 2000 V AC; 0 ～ 500 V DC.
- 試験静電容量範囲: 50 pF ～ 200 pF.
- 試験温度範囲: 室温 ～ 125 °C.
- 誘電損失試験範囲 (tan δ): 0.00001 ～ 1.
- 測定精度 (tan δ): ±(表示 × 0.5% + 0.0001).
- 比誘電率精度: ±(表示 × 0.5% + 0.1).
- 抵抗率分解能: 0.001 MΩ・m.
- 抵抗率測定範囲: 2.5 MΩ・m ～ 20 TΩ・m.
- 出力電力: 500 W.
- 電源: AC 220 V ± 22 V.
- 外形寸法 (W × D × H): 470 × 430 × 380 mm.
- 質量: 23 kg.
動作環境
- 周囲温度: 0 °C ～ +40 °C.
- 相対湿度: ≤ 75% RH.
ドキュメントと付属品
- ユーザーマニュアル（PDF）および校正証明書が利用可能です。
- オプション品: 交換用電極カップ、温度プローブ、校正キット（供給元にて確認してください）。
