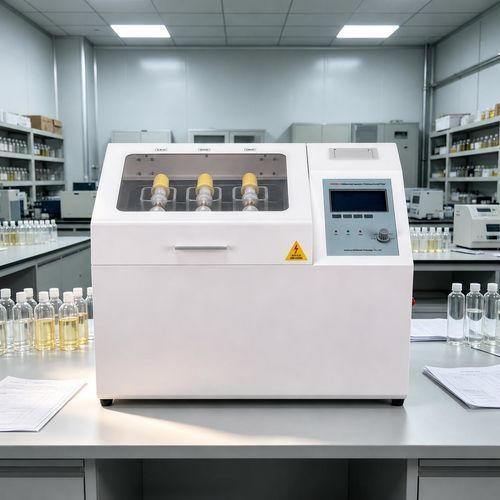

高電圧耐電圧試験機 UHV-680S

マルチポイント絶縁油AC

UHV-680S は大容量マイクロコンピュータ制御の携帯型スリーカップ装置で、変圧器油および各種絶縁油の絶縁耐力（破壊電圧、BDV）を試験室および現場で測定するために設計されています。

主な特徴

• 大容量シングルチップマイコンによる制御で安定かつ再現性の高い動作を実現。
• システムクラッシュを防ぐ広範囲のウォッチドッグ回路を搭載。
• 国家標準メソッド（GB1986、GB2002）やカスタム手順など、複数の操作モードをサポート。
• 一体鋳造の特殊ガラス製オイルカップにより漏れや干渉を低減。
• 高電圧端部のサンプリングにより測定値を直接 A/D コンバータに入力し、アナログ誤差を抑え測定精度を向上。
• 過電流、過電圧、短絡保護などの保護機能を備え、耐干渉性と電磁適合性に優れる。
• 可搬構造で屋内外の現場での使用に適する。

別名

• オイル耐電圧試験器
• 絶縁油試験器
• オイルの誘電性試験器
• BDV オイル試験器

特性 / 技術仕様

• 入力電圧：AC 220 V ±10%、50 ±5 Hz
• ブースター容量：1.5 kVA
• 出力電圧：0–80 kV
• 昇圧速度：2.0 kV/s、2.5 kV/s、3.0 kV/s、3.5 kV/s（選択可）
• 測定精度：±2%
• 放置時間：0–15 分（オプション）
• インターバル時間：0–10 分（オプション）
• 撹拌時間：0–90 s（オプション）
• 加圧回数：1–6 回（オプション）
• 分解能：0.1 kV
• 電力歪率：< 1%
• 表示：大画面液晶、英語文字表示
• 電極ギャップ：標準 2.5 mm
• 動作温度範囲：0–40 ℃
• 湿度：≤85 %RH
• 消費電力：< 200 W
• 寸法：730 mm × 410 mm × 390 mm
• 重量：約 38 kg
