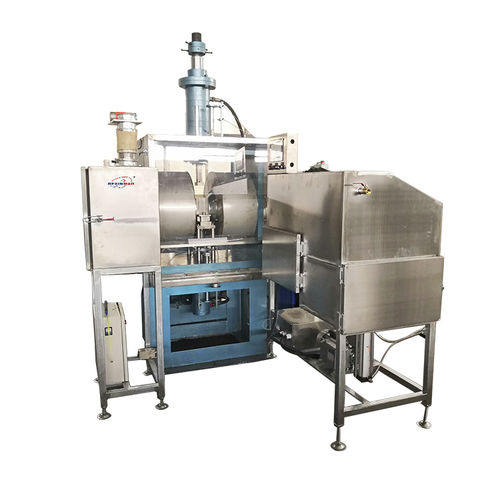

油圧式プレス機 DXP25-300

電動式成形PLC制御

この磁界プレスのPLCはオムロン社のコントローラーを使用し、すべてのアクションはPLCによって集中的に制御されます。 電磁コイルが電流を流すと、2つのポールヘッドの間に比較的平行な磁力線を持つ空間磁場が生成され、それによって磁性粉を方向付ける目的が達成されます。 オイルシリンダーは、油圧システムによって制御され、抑制やリターンなどのアクションを実装します。 アンカーホールは4 - Φ 26で、固定することはできませんが、基本的に水平にする必要があります。 一般的なレイアウトは次のとおりです。油圧ステーションはメインエンジンの右后部にあり、电気制御キャビネットはメインエンジンの右侧の前にあります。 受電線には、三相ゼロライン接地線が必要です。 エアスイッチとワイヤの直径は、総出力に応じて選択されます。 推奨値は、100Aエアスイッチ、10mm2フェーズラインです。 油圧システムには、オイルタンクカバーの上のフィルターから追加される32 # または46 # 油圧オイルの約170kgが必要です。 機械の電磁石と油圧ステーションにはクーラーがあり、冷却循環水を接続することによってのみ継続的に動作します。クーラーの入口ノズルと出口ノズルは3対あり、外径はすべて Φ 26です。 このマシンは、メインエンジン、電子制御、油圧の3つの部分で構成されています。 4.1主要なエンジン部分 主にベース、電磁石、オイルシリンダーで構成されています。 電磁石は磁界の中心です。 電磁コイルが電流を通過するとき、ヨークとポールによって形成された磁気回路は、磁気粒子配向の目的を達成するために、2つのポールの間で磁力線が比較的平行な空間磁場を生成します。 シリンダーは、油圧システムによって制御され、押して戻すアクションを実現します。 4.2电子制御部分 主にキャビネット、操作パネル、PLCおよび関連コンポーネント、DC電源および関連コンポーネント、センサーなどで構成されています。このマシンのPLCはOMRON社のコントローラーを採用しており、すべてのアクションはPLCによって制御されます。 直流電源は、電磁石に連続的に調整可能な順方向および逆方向の直流を提供します。 この機械のセンサーには、オイルシリンダーの位置を制限する近接スイッチがあります。 4.3油圧圧力部品 主にオイルタンク、オイルポンプ、マニフォールドブロック、油圧バルブで構成されています。 オイルポンプは、定格圧力が21MPaの2段式ベーンポンプです。 油圧バルブには、電磁方向バルブ、電磁リリーフバルブなどがあります。ソレノイドバルブは、圧力オイルの流れの方向を変更し、オイルシリンダーの制御を実現するために電気制御システムによって制御されます。
