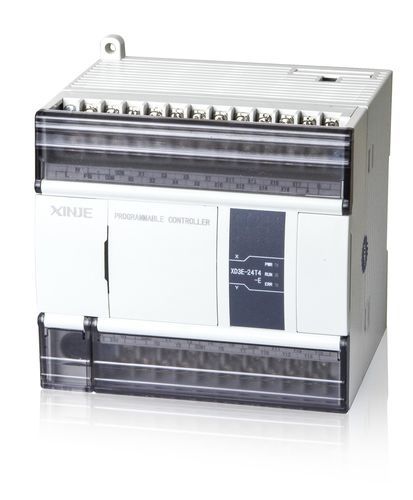

コンパクトPLC XD3 series

E/S内蔵伸長可能入出カード付インパルス出力

製品概要
XD3シリーズのスタンダードコントローラは、産業用オートメーション向けの包括的な制御機能を提供します。基本的なプログラムおよびI/Oデータ処理に加え、パルス出力、高速カウント、パルス幅変調（PWM）、周波数測定などの機能を備えています。左側拡張EDモジュール、拡張BDモジュール（16点モジュールは非対応）および右側拡張モジュールをサポートし、I/Oや機能の拡張が可能です。

主な特長

• 基本機能と設定：プログラム容量 256KB；基本命令実行時間 0.02 ~ 0.05 µs；最大I/O 380点；I/Oの逐次制御。
• 高速入出力：パルス出力 2~4チャネル 最大100 kHz（注：XD3-24T4/32T4のY2、Y3は20 kHzに制限されます）；高速カウント 3チャネル（単相最大80K、AB相最大50K）。
• 通信：RS232、RS485；フィールドバス X-NET。
• USB：高速USBダウンロード（最大12 Mbps）。

関連機能

• 左側拡張EDモジュールをサポート。
• 拡張BDモジュールをサポート（注：16点モジュールは非対応）。
• 右側拡張モジュールをサポートし、I/Oや機能の拡張が可能。

仕様 / 技術データ

• シリーズ：XD3 series standard controller
• プログラム容量：256KB
• 基本命令実行時間：0.02 ~ 0.05 µs
• 最大I/O点数：380点
• I/O制御方式：逐次制御
• パルス出力：2~4チャネル 最大100 kHz（注：XD3-24T4/32T4のY2およびY3は20 kHzに制限）
• 高速カウント：3チャネル（単相最大80K、AB相最大50K）
• 通信ポート：RS232、RS485
• フィールドバス：X-NET
• USB：最大12 Mbpsの高速ダウンロード
• 拡張：左側拡張ED、拡張BD（16点モジュール非対応）、右側拡張モジュール
