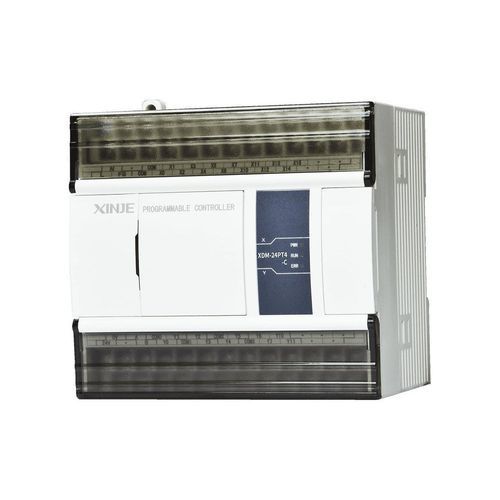

10軸動作制御装置 XDM series

RS-485USB接続Modbus RTU

概要
標準的なPLCの全機能に加え、XDMシリーズ標準モーションコントローラはXCシリーズと比較して約15倍の処理速度、拡張された内部リソース、2軸連携、直線／円弧補間、追従機能を備えています。外部SDカードによるデータ保存に対応し、右側/左側拡張モジュールおよび拡張BDボードでの拡張が可能です。

基本機能と構成

• プログラム容量：512 KB～1.5 MB
• 命令実行時間：0.02～0.05 μs
• 最大入出力点数：最大572点
• 入出力のシーケンシャル制御対応
• USB高速ダウンロード（最大12 Mbps）

モーション制御

• 直線補間および円弧補間
• 追従（ポジション追従）機能
• 2軸連携（2軸の同期運動）

高速入出力

• パルス出力：100 kHzで4～10チャネル
• 高速カウント：4～10チャネル（単相最大80 kHz、AB相最大50 kHz）

通信機能

• RS232
• RS485
• X-NETフィールドバス

仕様 / 技術仕様

• シリーズ：XDMシリーズ標準モーションコントローラ
• プログラム容量：512 KB～1.5 MB
• 命令速度：0.02～0.05 μs
• 最大入出力点数：572点
• 入出力のシーケンシャル制御対応
• USB高速ダウンロード（最大12 Mbps）
• モーション：直線・円弧補間、追従、2軸連携
• 高速パルス出力：100 kHzで4～10チャネル
• 高速カウント：4～10チャネル（単相最大80 kHz、AB相最大50 kHz）
• 通信：RS232、RS485、X-NETフィールドバス
• 拡張性：右/左拡張モジュールおよび拡張BDボード対応
• 外部SDカードによるデータ保存に対応
