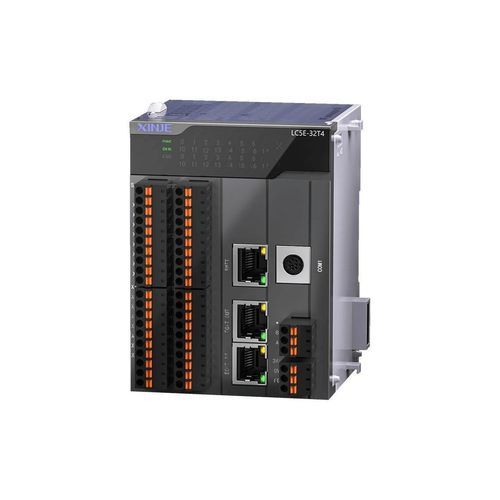

フィールドバス制御装置 LC5E-32T4

概要
XL5Eの全機能に対応し、LC5EシリーズはEtherCATスレーブとしてマスタ局と連携します。イーサネット通信、EtherCATバス、右側拡張モジュールおよび左側EDモジュールをサポートします。高速通信と柔軟な構成・拡張により、多様な適用シナリオに対応しシステム効率を向上させます。

シームレスな同期 — 柔軟で信頼性の高い動作
EtherCATベースの同期通信とモジュール式拡張により、分散機器間での協調制御が可能となり、タイミング精度とシステムの決定性が向上します。

高速かつ安定したデータ伝送
マスタとスレーブ間のデータ交換はEtherCATバスで行われ、最大入出力PDOサイズは1280バイトに対応します。これによりシステム応答が高速化され、統合、データ収集・処理における制御精度が向上します。

簡易なデータ連携と設定
インターフェースベースの設定により、複雑な命令記述なしでマスター/スレーブのデータ連携を迅速に行えます。マスタのI/Oマッピング画面はスレーブが設定したアドレスを読み取り、マスターとスレーブ間のマッピング関係を直感的に表示します。

分散制御でマスタの負荷を軽減
スレーブPLCは分散制御システムの各種データ（温度、圧力、流量等）を収集し、これらをマスタPLCまたは上位システムへ送信して処理させることで制御タスクを分散し、マスタのCPU負荷を低減します。

ワンストップのネットワーキング — 柔軟で互換性あり
標準RJ45イーサネットポートにより高速通信を実現。対応プロトコル：Modbus-TCP、Modbus-RTU/ASCII、TCP/IP。シリアル通信：1 × RS232、1 × RS485。配線トポロジーはライン/スターに対応します。

ローカル拡張機能
LC5E-32T4は右側に最大16個の拡張モジュール、左側に1個のEDモジュールを拡張可能で、I/O、アナログ、温度、計量などのモジュール種別に対応し、多面的な制御要求を満たします。

基本機能

• 4チャネル 50 kHz / 80 kHz 高速カウント
• 4軸 100 kHz 同期 高速位置決め
• 最大I/O対応点数：542点
• プログラムメモリ：1 MB
• オンラインダウンロード対応
• プログラミング言語：LD、C
• 基本命令処理速度：0.01–0.03 μs
• 効率的なデバッグとシステム安定性の向上
• プラグイン端子による迅速な配線・保守
• 狭小スペース設置に適したスリム設計

仕様 / 技術データ

• シリーズ：LC5E series EtherCAT slave controller
• EtherCAT対応、最大PDOサイズ：1280バイト
• Ethernet：標準RJ45
• プロトコル対応：Modbus-TCP、Modbus-RTU/ASCII、TCP/IP
• シリアルポート：1 × RS232、1 × RS485
• ローカル拡張：右側最大16モジュール＋左側1EDモジュール（I/O、アナログ、温度、計量等）
• 最大I/O点数：542
• プログラムメモリ：1 MB
• 高速カウント：4チャネル @ 50 kHz / 80 kHz
• 高速位置決め：4軸 @ 100 kHz 同期
• 命令処理速度：0.01–0.03 μs
• プログラミング言語：LD、C
