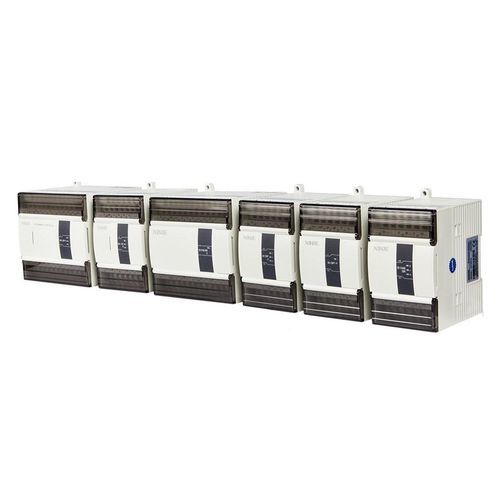

入出用拡張モジュール XD series

デジタル入力モジュール式アナログ

概要
XDシリーズの右側拡張モジュールは、XDシリーズのベースユニットに接続してI/O容量を拡張し、専用機能を追加するためのモジュールです。提供されるモジュール種類には、デジタルI/O拡張、アナログ入力/出力、温度制御（チャンネル毎のPIDとセルフチューニング対応）、計量、エンコーダ検出などがあります。モジュラー設計により、産業用プロセス制御向けの柔軟な組み合わせが可能です。

主なポイント

• XDシリーズのベースユニットと互換
• ベースユニットあたり最大16台の右側拡張モジュール（構成により異なる）
• 拡張後の最大I/Oポイント数：最大592ポイント
• 温度、流量、液位、圧力、計量、アナログI/O、エンコーダ検出をカバーするモジュール群

温度制御モジュール
各チャンネルは独立したPID制御を提供し、セルフチューニングにより立ち上げを簡素化し、制御精度を向上させます。

計量モジュール
動的および静的計量モードをサポートし、コンパクトな筐体と安定した信号処理を備えています。種子、化学薬品、穀物、飼料の投与・バッチ計量や重量監視に適しています。

適用シナリオ
拡張I/Oや温度制御、計量、アナログ信号取得、エンコーダフィードバックなどの専門機能を必要とするプロセス制御・監視システム向けに設計されています。

技術仕様

• シリーズ：XDシリーズ 右側拡張モジュール
• 互換性：XDシリーズのベースユニット
• ベースユニットあたりの最大右側拡張モジュール数：最大16
• 拡張後の最大I/Oポイント数：最大592ポイント
• 利用可能なモジュール種類：デジタルI/O拡張、アナログ入力、アナログ出力、温度制御、計量、エンコーダ検出
• 温度モジュール機能：チャンネル毎のPID制御、セルフチューニング対応
• 計量モジュール機能：動的計量対応、コンパクト設計
