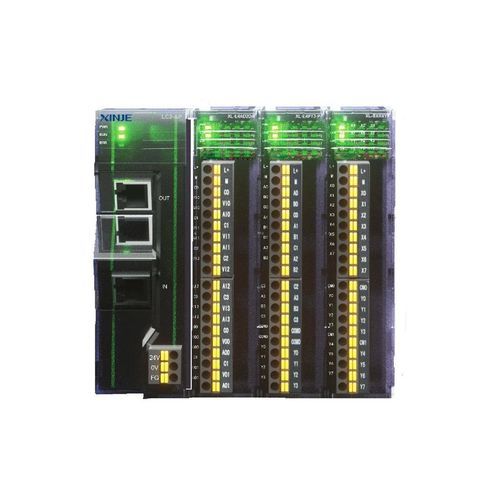

EtherCAT結合器 LC3-AP

入出用コンパクトPLC（プログラマブル コントローラー）

概要
LシリーズのリモートI/Oシステムは、XinjeのEtherCAT通信カプラLC3-APとXL/LLシリーズのI/Oモジュールを組み合わせて構築される柔軟な分散型I/Oソリューションです。モジュールの種類や数量を組み合わせることで、さまざまな自動化ニーズに対応し、盤内・パネル取り付けに適したコンパクトな設計を実現します。

主な特徴

• カード式拡張によるモジュール構成。
• 設置スペースを節約するコンパクトな機械設計。
• 素早く確実な配線が可能なダイレクト挿入端子。
• ネットワークポート経由のファームウェア更新に対応。
• 最大16台のI/Oモジュールまで拡張可能。
• メッシュを45°傾斜させた設計によりメッシュへの応力を低減し信頼性を向上。
• 市場で主流のPLCマスターステーションとのシームレスな互換性。

注意 / 適用例

• LC3-AP EtherCAT通信カプラはXLまたはLLシリーズのモジュールと組み合わせてリモートI/Oラックを構成します。
• モジュールの種類や数量を組み合わせて、ディスクリートI/O、アナログ、特殊信号など工業用自動化用途に対応します。

技術仕様

• 製品ファミリ：Lシリーズ 通信カプラ
• 拡張方式：カード式拡張
• 最大拡張モジュール数：16台のI/Oモジュール
• 配線方式：ダイレクト挿入端子
• ファームウェア：ネットワークポートによるファームウェア更新対応
• 機械設計：コンパクト構造；メッシュ45°傾斜設計でメッシュ応力を低減
• 互換性：市場で主流のPLCマスターステーションと互換
