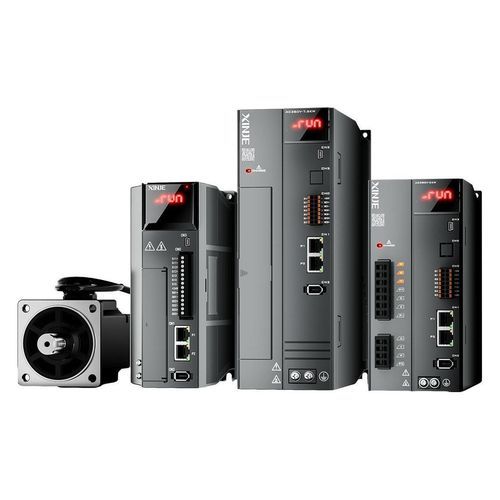

ACサーボドライブ DS5P series

多軸イーサネットEthernetインターフェース付き

製品概要
DS5P PROFINET サーボドライバは、PROFINET バスに対応した Xinje 初のサーボドライバです。高精度な位置決め、短い同期サイクル、現場での柔軟な配線、保守の簡素化を実現し、多軸・高速オートメーション向けに適しています。代表的な用途分野：3C 電子、リチウム電池、自動車、物流、太陽光、充填。

主な特長

• 業界標準 PROFIdrive に準拠し、高い互換性と相互運用性を確保。
• PROFINET V2.3 および PROFIdrive プロファイル AC1、AC3、AC4 をサポート。
• RT および IRT のリアルタイムモードをサポート。RT チャネル周期は最大 4 ms、IRT 周期は最大 1 ms。
• 最小同期周期 250 μs、同期ジッタ < 1 μs により高精度な多軸同期を実現。
• デュアル 100 Mbps フルデュプレックス Ethernet ポートを搭載。両ポートとも IN/OUT として設定可能で、線形・スター・ツリー・リングなどのトポロジーに柔軟に対応。
• ユーザ/プロセスデータおよび診断データを単一ケーブルでリアルタイム伝送し、制御システムへの迅速な接続を実現。
• PTI、Profinet、Modbus RTU などの一般的なプロトコル／通信方式に対応。

ページに表示されるその他の情報

• 製品画像およびイラストギャラリーをページで閲覧できます。
• 関連ドキュメントおよびダウンロード（ソフトウェア、カタログ、設定ファイル、証明書等）は「関連ドキュメント」セクションで提供されています。

特長 / 技術仕様

• 商品名：DS5P PROFINET サーボドライバ（シリーズ DS5P）。
• PROFINET バージョン：V2.3。
• PROFIdrive サポート：AC1、AC3、AC4。
• リアルタイムモード：RT および IRT に対応。
• RT チャネル周期：最大 4 ms。
• IRT 周期：最大 1 ms。
• Ethernet：デュアル 100 Mbps フルデュプレックスポート（両ポートとも IN/OUT 可）。
• 対応トポロジー：線形、スター、ツリー、リング。
• 最小同期周期：250 μs。
• 同期ジッタ：< 1 μs。
• 対応通信方式／プロトコル：PTI、Profinet、Modbus RTU。
• 代表的な適用分野：3C 電子、リチウム電池、自動車、物流、太陽光、充填。
• 関連のオプション（モータ／動作）：高保護等級 B3 モータあり；オプションの 17bit/23bit 絶対エンコーダ；標準は油封軸端；モータ保護等級最大 IP67。
