ACサーボモーター MS6G series

380VコンパクトIP67

概要

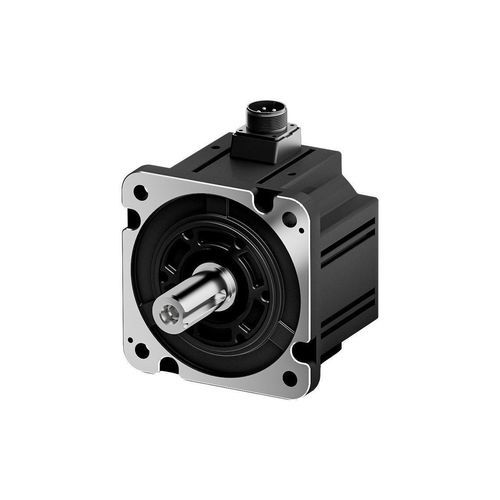

MS6G-180 フランジサーボモーターは、産業用オートメーションやスペース制約のある装置向けに、コンパクトな機械統合と高精度なモーション制御を提供します。要求の厳しい生産環境での安定した位置決めと効率的な制御を想定して設計されています。

省スペース設計
MS6H シリーズに比べて本機 MS6G は機体長を約25%短縮しており、狭い機械レイアウトへの組込が容易です。黒色の梨地仕上げは運転時の触感温度を低減します。

高精度な位置決めと制御
19ビットおよび23ビットの絶対値エンコーダを選択可能で、高解像度フィードバックにより精密な位置制御を実現し、自動化ラインでの繰返し精度と工程安定性を向上させます。

過酷環境に対応する保護性能
MS6G-180 シリーズは防塵・防水の保護等級 IP67 を有し、汚染物質の存在する環境や洗浄条件下でも使用可能です。

柔軟なエンコーダ構成
モーターは標準でシングルターン／マルチターンの統合エンコーダを搭載しています。シングルターンとマルチターンの切替はエンコーダケーブル（バッテリーボックス）の交換のみで対応でき、現場での設定や保守が簡素化されます。

機械的信頼性と耐振動設計
新しい筐体設計、ステータ接着、ロータ軸受固定の最適化、航空用コネクタ固定の改善およびコネクタ高さの短縮などの構造改善により、剛性および耐振動性が向上し、長期的に安定した動作を実現します。

仕様 / 技術データ

• シリーズ: MS6G series
• モデルファミリ: 180 フランジサーボモーター
• 本体長: MS6H シリーズ比で約25%短縮
• 表面: 黒色梨地仕上げ
• エンコーダオプション: 19ビット / 23ビット絶対値エンコーダ
• 標準エンコーダ構成: 統合型シングルターン / マルチターン（切替はエンコーダケーブル/バッテリーボックスの交換のみ）
• 保護等級: IP67（防塵・防水）
• 機械的改善: 新筐体構造、ステータ接着、ロータ軸受固定の最適化、航空用コネクタ固定の改善、コネクタ高さの短縮による剛性および耐振動性の向上
• 用途: 高精度な位置決めと安定した効率的な生産を要するコンパクト機械・自動化装置
