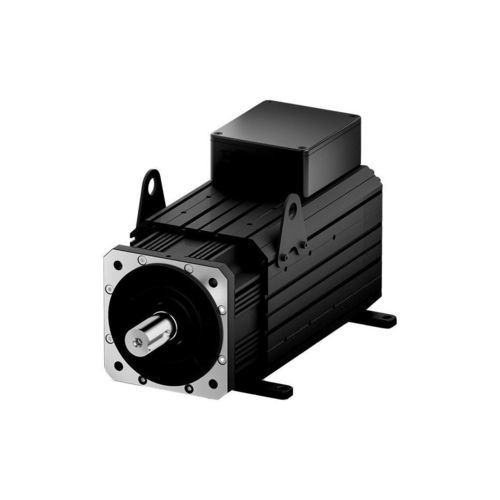

ACサーボモーター MS6G series

380VIP67水冷式

概要
MS6Gシリーズ 200フランジのサーボモーターは、産業用モーションコントロール向けに精密な位置決めと堅牢な保護を提供します。17ビットまたは23ビットの絶対型光学エンコーダを選択可能で、出力範囲は13〜17 kW、保護等級はIP67、温度上昇を抑えるための軸方向Z形冷却経路を備えています。内蔵ロータ構造と振動対策の改良により、DS5C2およびDM6Cシリーズの高性能サーボドライブとの互換性を実現します。

製品特長

• 高信頼性：クロス軸エンコーダ取り付け方式と内蔵ロータにより、振動・衝撃に強く、脱磁耐性を向上させます。
• 低温上昇：軸方向Z形冷却経路と冷却液併用の放熱により、負荷時の温度上昇を低減します。
• 高い出力密度：コンパクト設計により、同出力帯の空冷モーターと比べて本体長を約16%短縮しています。
• 高精度：標準で23ビットの絶対型光学エンコーダを搭載。用途により17ビットも選択可能です。
• 高性能：高い動的応答を必要とする用途に対応する電磁設計で、DS5C2/DM6Cシリーズと互換性があります。
• 高効率：磁気回路の最適化と低損失材料の採用により、総合的なモーター損失を抑え効率を高めます。

追加情報
保護等級IP67により、水や油に対する耐性を備えた運用が可能です。高過速運転に対応し、振動耐性の向上とより滑らかな回転を実現します。フランジサイズ：200。出力範囲：13 kW–17 kW。エンコーダの選択肢と冷却設計により、精密な位置決めと温度上昇の制御が可能です。

仕様

• シリーズ：MS6G series
• モデル / フランジ：200フランジ
• 出力範囲：13 kW – 17 kW
• エンコーダ：17ビットまたは23ビット選択可能；標準は23ビット絶対型光学エンコーダ
• 保護等級：IP67（防水、防油）
• 冷却：軸方向Z形通水構造、冷却液併用放熱
• 構造：脱磁耐性を高める内蔵ロータ構造
• 互換性：DS5C2およびDM6Cシリーズの高性能サーボドライブと互換
• 機械的利点：振動耐性の向上；コンパクト設計（同等の空冷モーターより約16%短縮）
• 用途：高い動的応答、環境保護および熱管理が求められる高精度モーションコントロール
