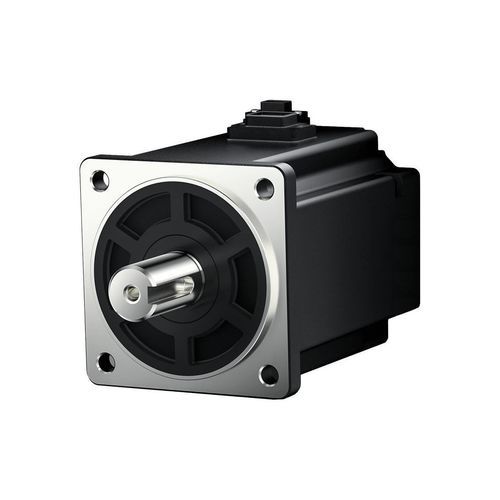

ACサーボモーター MS6H series

220VIP67高解像度

概要
MS6Hシリーズ サーボモーター、80 mmフランジ、定格出力0.75 kW、DS5シリーズのサーボモーターと互換性あり。

主な特長

• 外観：MS6 B3は表面温度を低減するマット仕上げの黒色筐体を採用。
• 保護性能：B3およびB4用にアップグレードされたコネクタは最大IP67の保護等級を実現；Xinje製の高柔軟・耐油ケーブルの使用を推奨し、油汚れに対する耐性を向上。
• コンパクト設計：磁気回路を最適化しモータ長を短縮；B3タイプはB1/B2比で最大18％短縮可能。
• エンコーダオプション：絶対値エンコーダ（17ビット、19ビット、23ビット）を選択可能。MS6 B3-Sは19ビットまたは23ビットの高分解能エンコーダを搭載し、低速での振動抑制と位置決め精度を向上。
• 柔軟な構成：コネクタの配線方向を正/負方向で選択可能；MS6 B3-SおよびB4は単回転/多回転の統合エンコーダを標準搭載しており、単回転/多回転の切替はエンコーダケーブル（バッテリーボックス）を交換するだけで可能。

互換性
DS5シリーズのサーボモーターと互換（DS5互換性確認済み）。

仕様

• シリーズ：MS6H
• フランジサイズ：80 mm
• 出力：0.75 kW
• 保護：アップグレードされたB3/B4コネクタ、最大IP67
• 筐体：超短胴B3タイプ（B1/B2比で最大18％短縮）
• エンコーダ：絶対値 17ビット / 19ビット / 23ビット
• エンコーダ種類：単回転 / 多回転 統合型（エンコーダケーブル／バッテリーボックスで交換可能）
• 配線：コネクタの配線方向オプション；Xinjeの高柔軟・耐油ケーブル推奨
• 互換性：DS5シリーズと互換
