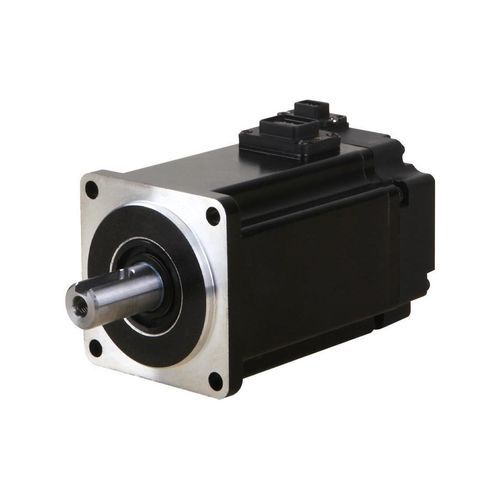

ACサーボモーター MS6H series

220V超コンパクトIP67

製品概要
MS6Hシリーズ 60 フランジ型サーボモーター。超短胴で取り扱いが容易。出力範囲 0.2 kW～0.4 kW。DS5シリーズのサーボモーターと互換性あり。

主な特長

• 小型化：出力は変わらず設置スペースを削減；最大で長さを最大18%短縮。
• 低発熱：電磁最適化により無効電力損失を低減し、MS5シリーズと比較して巻線の温度上昇を通常15～20 °C低減（頻繁な始動/停止や過負荷時はより大きな低減）。
• 高い保護等級：構造設計を改善し、本体保護がIP67に達し厳しい環境に対応。
• 互換性のある構成で操作が容易：標準の単回転/多回転統合エンコーダを採用；単回転と多回転の切替はエンコーダケーブル（バッテリーボックス）を交換するだけ。
• コネクタ互換性：モーターポートはAmpコネクタを使用し、MS6-B1シリーズのモーター変換ケーブルと互換性あり。
• 互換性：機械的/電気的にDS5シリーズのサーボモーター群と互換。

関連書類（抜粋）

• MS6シリーズ 選定・使用マニュアル（製品選定と使用）
• MS6シリーズ 交流サーボモータ 安全取扱いユーザーマニュアル

仕様 / 技術仕様

• シリーズ：MS6H series
• 商品呼称：60 フランジバリエーション
• 出力範囲：0.2 kW – 0.4 kW
• 保護等級：IP67
• エンコーダ：標準統合型 単回転/多回転エンコーダ（エンコーダケーブル/バッテリーボックスを交換して切替）
• モータコネクタ：Ampコネクタ
• 互換性：DS5シリーズとの互換性；MS6-B1変換ケーブルに対応
• 機械的形状：超短胴（設置長さを最大18%短縮）
• 熱特性：比較条件下でMS5シリーズに対し巻線の温度上昇を約15～20 °C低減
