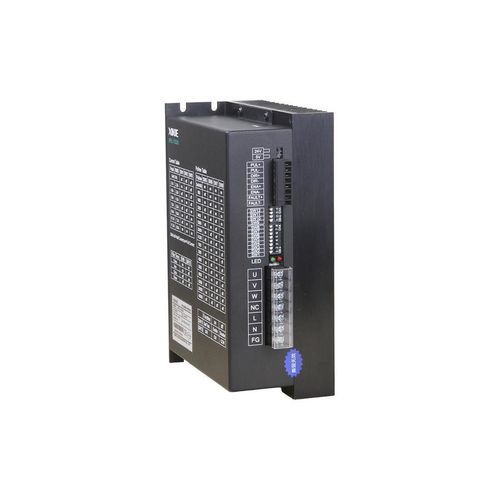

ステッピングエンジンコマンド DP3L

製品概要
DP3Lシリーズは、200〜240 VAC 対応の高電圧オープンループパルス式ステッピングモータドライバです。更新された制御アルゴリズムを搭載し、従来品に比べ中〜高速域で約10〜30%のトルク・速度性能向上を実現しています。パルスおよび方向入力は5 Vと24 Vの両レベルに対応します。

主な特長

• 更新された制御アルゴリズムにより、従来品と比べ中～高速域で10～30%のトルク向上。
• モータ性能の向上と温度上昇の低減。
• 3桁ダイヤルで8段階の電流設定。
• 4桁ダイヤルで16段階の分割（マイクロステップ）設定。
• 電源投入時の自動チューニング機能（power‑on self‑tuning）。
• 停止時に自動で電流を半分にするオプション機能で発熱・消費を低減。
• パルス応答周波数は最大200 kHz。
• 保護機能：過電流、過電圧、短絡保護。
• 外部アラーム出力：最大出力電流50 mA、耐圧24 VDC。

代表的な用途

• スライシング装置
• 衣料品包装機
• 不織布袋製造機
• 手袋製造機

仕様（テクニカルスペック）

• 電源電圧：200〜240 VAC
• 制御方式：更新された制御アルゴリズムを採用したオープンループパルスタイプ
• トルク/速度改善：従来品比で中〜高速域で10〜30%向上
• パルス・方向入力レベル：5 Vおよび24 Vに対応
• パルス応答周波数：最大200 kHz
• 電流設定：3桁ダイヤル（8段階）
• 分割設定：4桁ダイヤル（16段階）
• 自動機能：電源投入時の自動チューニング；停止時の自動半電流（オプション）
• 保護：過電流、過電圧、短絡
• 外部アラーム出力：最大50 mA、耐圧24 VDC
