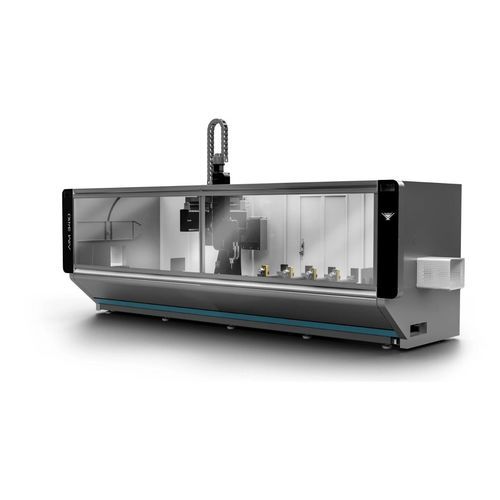

CNC切断および機械加工システム AIM 3410

アルミフレーム用PVC 成形用

製品概要
AIM 3410 および AIM 3410 CBN は、アルミニウムおよびPVCプロファイルの加工用に設計された4軸CNC加工センタです。第4軸によりプロファイルの3面加工が可能です。加工ヘッドに搭載された可動式インライン工具マガジンにより工具交換時間を短縮し、Ø180 mmのソーでファサード用途にも対応します。自動チャック認識機能とポリカーボネート窓付きの可動キャビンを備え、安全に工程を監視できます。

主要特長

• 4軸のCNC動作（第4軸は3面加工用）
• 可動式インライン工具マガジン：カッター7本＋ソー1本の収容（構成により8工具対応可）
• チャックの自動認識および自動位置決め
• PLC制御のスプレーツール冷却装置
• 標準で4個の自動プロファイルチャック搭載
• X方向リセット用の空気支持1個（第2はオプション）
• X、Y、Z軸用カートリッジ潤滑システム
• メーカー提供の専用CAMプログラム
• オペレータ保護バリアとポリカーボネート窓付き可動キャビン
• 15インチカラータッチスクリーン；USBによるプログラム取り込み；ISO「G」コード対応
• 遠隔接続による技術サポート；多言語対応
• 防音キャビンオプションおよびキャビン内LED照明
• 堅牢な鋼製フレームと高動的性能のガントリ
• 無負荷確認用のハンドヘルドコントローラ（オプション）

標準付属品

• プログラミング用キーボード＆マウスセット
• 機械周囲の安全フェンス
• プロファイルチャック 4個
• 左側に1個の空気支持
• 機械フレーム内蔵の切粉パン

オプション

• カッター類と工具ホルダ一式：カッター6本（2 x Ø5、1 x Ø6、1 x Ø8、1 x Ø10、1 x Ø12）; HSK F63 工具ホルダ 8本; コレット 6個（3 x Ø5‑6、1 x Ø7‑8、1 x Ø9‑10、1 x Ø11‑12）; 金型高さストッパー 4個
• 標準機の右側用第2参照プロファイル支持
• キャビン機の右側用第2参照プロファイル支持
• 工具長自動測定装置
• 特殊ソーブレードキット
• ハンドヘルドコントローラ
• AIM 3410用 CAMQUIX 4 AXIS ソフトウェア（CAMPROX）
• AIM 3410用 UNILINK ONBOARD 4 AXIS インターフェースソフトウェア
• AIM 3410 追加クランプユニット
• バーコードリーダー
• 電気盤用エアコンディショニングシステム
• キャビン仕様（AIM 3410 CBN）

技術仕様表
電源：11.5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz.
ドリル／フライス主軸回転数：3,000 RPM
ソー回転数：24,000 RPM
ソー容量：外径 Ø180 mm、穴径 Ø30 mm
エア流量／真空：250 L/min
作動空気圧：6‑8 bar
寸法（L×W×H）：241 × 516 × 285
重量：1,850 kg（総重量） / 1,430 kg（機械重量）

技術仕様

• モデル：AIM 3410（キャビン仕様 AIM 3410 CBN も選択可）
• 制御：4軸CNC（第4軸で3面加工）
• 主軸回転数：フライス 3,000 RPM；ソー 24,000 RPM
• 電源条件：11.5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz
• ソーブレード：Ø180 mm（穴径 Ø30 mm）
• 工具マガジン：加工ヘッドに搭載された可動式インライン；収容数 7カッター＋1ソー（構成可能）
• チャックの自動認識と位置決め
• 標準：4個の自動プロファイルチャック
• X方向用の空気支持（標準1、2個目はオプション）
• X、Y、Z軸用カートリッジ潤滑；PLCスプレー冷却
• CAMサポート；ISO Gコード；USB取り込み
• エア消費量：250 L/min；作動圧 6‑8 bar
• 寸法および重量は上記参照
• 安全性：オペレータバリア、ポリカーボネート窓付き可動キャビン、LED照明、防音キャビン
