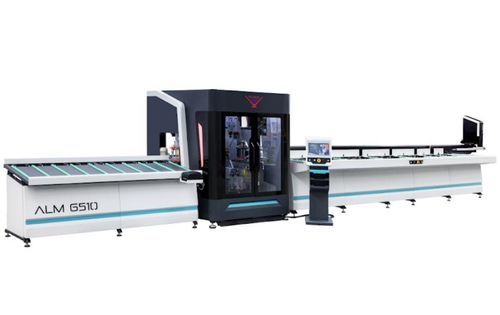

多機能切断および機械加工システム ALM 6510

CNCアルミフレーム用PVC 成形用

製品概要
ALM 6510 / ALM 6510 AT は、アルミニウム（およびPVC）型材の加工用に設計された8軸CNCの加工・切断センターです。フライス加工、錠穴/ヒンジ/取手穴加工、排水溝スロット加工、マーキング、ソー切断など、四面にわたる加工が可能です。7本積載の自動コンベヤで供給し、3軸の空気圧グリッパーが各型材を位置決めしてフライスと切断を同時に実行します。ソーは45°～135°の範囲で連続切断が可能です。バーコード貼付により、後工程の圧着・組立のトレーサビリティを確保できます。

主な特長

• 8軸サーボCNCによる位置決め制御
• 供給、搬送、位置決め、切断、移載の全自動ユニット
• アルミ/PVC型材の四面加工：フライス、錠/ヒンジ/取手穴、マーキング、排水スロット、ソー切断
• 高精度の3軸空気圧グリッパー
• 自動水平・垂直クランプシステム
• 処理能力：8時間で1,200～1,400ランニングメートル
• 7本積載の自動コンベヤ
• サーボ制御ダウンカットソー Ø550 mm — 切断角度 45°～135°
• WindowsベースPCと15.6''タッチスクリーン
• リモートデスクトップ接続による技術サポート
• フライスと切断の同時処理が可能
• CAD互換の使いやすいソフトウェア
• データベースに基づくフレーム/サッシ型材自動認識
• 型材幅・高さの自動寸法管理
• 自動潤滑および工具スプレー冷却システム
• 安全のための低圧制御、LED室内照明

標準付属品

• 90°および45°フライス用の11個のモータ＆工具
• バーコードプリンタ
• 機械周囲の安全フェンス
• キーボードとマウス

オプション付属品

• 傾斜チップコンベヤ
• VCE 4000 チップ吸引装置
• 工場物流機器
• 交換用ソーブレード Ø550 mm
• 交換用カッタービット Ø8
• 交換用カッタービット Ø5
• 排水スロット開口用の追加モータ＆工具（ALM 6510 AT）

技術仕様

• 電源：29 kW、58 A / 400 V AC 3P+PE / 50/60 Hz
• フライス主軸回転数：3,000 RPM
• ソー主軸回転数：12,000 RPM
• ソー寸法：D = Ø550 mm；d = Ø30 mm
• 空気流量 / 真空：250 L/min
• 空気圧：6–8 bar
• 機械寸法（L × W × H）：2000 × 1,172 × 2,310 mm
• 重量：4,106 kg / 3,650 kg
