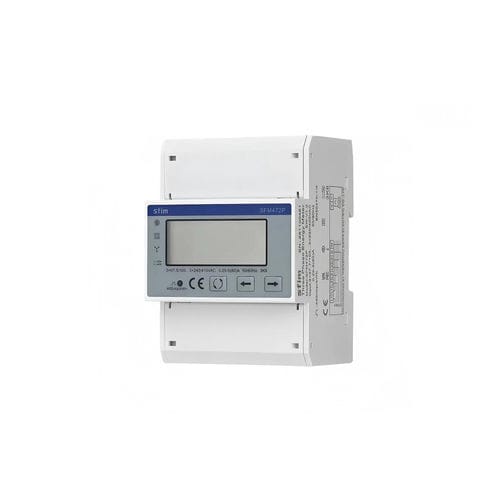

三相電力量計 SFM472

DINレールマルチファンクション

製品概要
SFM472シリーズの三相多機能DINレールメーターは、三相四線式（3P4W）電力システム向けに設計された電力監視装置です。商業施設、産業用途、公益事業向けに適しており、複数の電力パラメータを高精度にリアルタイム測定し、エネルギー管理・監視システムへの統合をサポートします。

主な測定機能

• 電圧：ライン間（L1-L2、L1-L3、L2-L3）およびライン対中性線（L1-N、L2-N、L3-N）の実効値
• 電流：各相の実効電流測定
• 電力：有効電力、無効電力、皮相電力（相別および全体）
• 周波数：電力網周波数（50/60 Hz）
• エネルギー：取り込み（消費）および出力（返送）された有効／無効エネルギーの累積計測

システム統合と適用性
本メーターは、オンボードLCDによる現地表示と、RS485（Modbus RTU）を介した集中監視システムへの統合をサポートします。PLC、RTU、SCADAシステム、ホストコンピュータへの接続に適しており、遠隔データ取得、負荷解析、エネルギー監査、自動電力管理に利用できます。

技術仕様
入力 - 電圧：電圧 (Un)：3*57.7/100…240/415 VAC
入力 - 電圧範囲：0.8Un - 1.15Un
入力 - 電流：直接接続：0.25-5(80) A；過電流耐量：30 Imax、0.01 s
周波数：50 / 60 Hz
配線：接続容量：16〜25 mm2
表示：白色バックライト付LCD；最大表示：999999 kWh
精度：有効電力量：クラス1、クラスB
出力 - 通信：インターフェース：RS485；プロトコル：Modbus RTU
パルス：パルス定数：800 imp/kWh
消費電力：< 2 W / 10 VA
耐電圧 - AC：4 kV / 1 min
耐電圧 - DCインパルス：6 kV - 1.2 µs 波形
気候条件 - 動作温度：-25 °C ～ +55 °C；保存温度：-40 °C ～ +70 °C
湿度：≤ 95% 非結露、腐食性ガスなし
高度：≤ 2000 m
機械的環境：M1
電磁的環境：E2

仕様 / 技術仕様

• モデル/シリーズ：SFM472 Series
• 用途：三相四線式（3P4W）電力監視
• 定格電圧：3*57.7/100…240/415 VAC；動作範囲 0.8Un - 1.15Un
• 定格電流：直接 0.25-5(80) A；過電流耐量 30 Imax、0.01 s
• 周波数：50/60 Hz
• 表示：白色バックライト付LCD、最大表示 999999 kWh
• エネルギー精度：有効電力量 クラス1 / クラスB
• 通信：RS485、Modbus RTU
• パルス定数：800 imp/kWh
• 消費電力：< 2 W / 10 VA
• 耐電性能：AC 4 kV/1 min；DCインパルス 6 kV (1.2 µs)
• 動作温度：-25 °C ～ +55 °C；保存：-40 °C ～ +70 °C
• 湿度：≤ 95% 非結露
• 使用高度：≤ 2000 m
• 機械的 / 電磁的環境：M1 / E2
