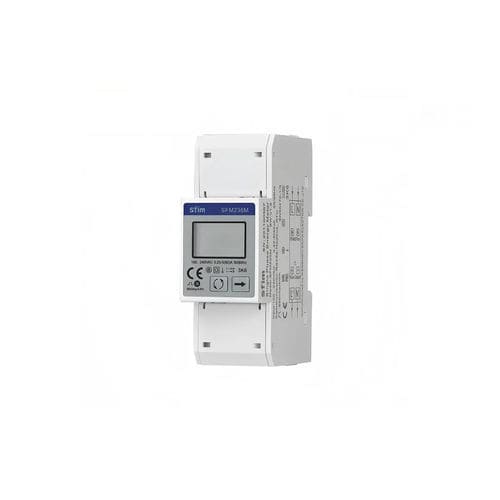

単相電力量計 SFM236

DINレール住宅用マルチファンクション

製品概要
SFM236シリーズの単相多機能DINレールメーターは、1P2Wシステム向けに設計されたコンパクトで高精度なエネルギー監視装置です。住宅、軽商業施設、小規模産業用途に適し、継続的な計測とデータ出力により電力監視とエネルギー管理を実現します。

主要計測機能

• 電圧：実効値 RMS（100 V、120 V、220 V、230 V、240 V に対応）
• 電流：実効値 RMS（直接接続 0.25–5(80) A；CT 二次 1 A / 5 A をサポート）
• 電力：有効電力（P）、無効電力（Q）、皮相電力（S）
• 周波数：系統周波数監視（50 Hz / 60 Hz）
• エネルギー：輸入/輸出の累積エネルギー計測；分散型発電に対応

運用の多様性とシステム統合
本機は白色バックライト付きLCDを備え、現地での表示が可能です。RS485（Modbus RTU）による遠隔統合に対応し、PLC、RTU、エネルギー管理システムとの接続でデータ記録、傾向分析、集中制御が行えます。

技術仕様
入力 - 電圧：Un = 100...240 VAC；動作範囲 0.8Un–1.15Un。電流：直接接続 0.25–5(80) A；過電流耐性 301 max（0.01 s）；CT サポート 1 A / 5 A。周波数：50/60 Hz。配線容量：16–25 mm²。表示：白色バックライト付きLCD；最大表示 999999 kWh。精度：有効エネルギー クラス1 / クラスB。出力 - 通信：RS485、Modbus RTU。パルス：800 imp/kWh。消費電力：< 2W / 10 VA。耐電圧：AC 4 kV / 1 min；DCインパルス 6 kV（1.2 µs）。環境：動作温度 -25 °C～+55 °C；保管 -40 °C～+70 °C；湿度 ≤ 95%（結露しないこと）；高度 ≤ 2000 m。機械/EMC：機械環境 M1；電磁環境 E2。

特徴 / 技術仕様

• 型番/シリーズ：SFM236 series
• 定格電圧：100...240 VAC（0.8Un–1.15Un）
• 定格電流：0.25–5(80) A（直接）；CT 二次 1 A / 5 A をサポート
• 周波数：50/60 Hz
• 表示：白色バックライト付きLCD；最大表示 999999 kWh
• 通信：RS485、Modbus RTU
• パルス定数：800 imp/kWh
• 消費電力：< 2W / 10 VA
• 動作温度：-25 °C～+55 °C；保管：-40 °C～+70 °C
• 耐性：AC 4 kV/1 min；DCインパルス 6 kV（1.2 µs）
• 配線容量：16–25 mm²
