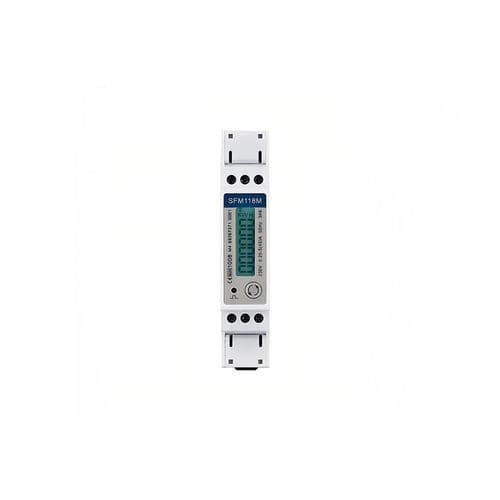

単相電力量計 SFM118

DINレールRS-485マルチファンクション

拡張技術説明
SFM118 Seriesは、1P2W単相配電システムへの組み込みを想定したDINレール取付けの単相多機能電力計です。コンパクトな筐体と高精度な測定性能により、住宅・商業施設・軽工業向けのリアルタイム電力監視や省エネ管理に適しています。RS485（Modbus RTU）による通信で中央監視や自動化システムへの統合が可能です。

測定項目

• 実効電圧（RMS）および実効電流（RMS）
• 有効電力、無効電力、皮相電力
• 系統周波数
• 流入（消費）および流出（系統へ戻す）有効/無効エネルギー

通信と監視
RS485通信（Modbus RTU）によりPLC、ビル管理システム、エネルギーモニタリングソフトと接続可能。遠隔データ収集、負荷解析、消費統計および自動エネルギー管理に対応します。

表示と精度
白色バックライト付きLCD表示。最大表示 99999.9 kWh。有効エネルギー精度：クラス1 / クラスB。

技術仕様

• 型番/シリーズ：SFM118 Series
• 定格電圧（Un）：230 VAC、電圧範囲：176–276 VAC
• 定格電流（直結）：0.25–5(45) A；短時間過電流耐量：30 Imax、0.01 s
• 周波数：50 Hz
• 接続可能導体断面積：0.5–10 mm²
• 表示：白色バックライトLCD；最大表示 99999.9 kWh
• 有効エネルギー精度：クラス1 / クラスB
• 通信：RS485、Modbus RTU
• パルス定数：1000 imp/kWh
• 消費電力：< 2 W / 25 VA
• 交流耐圧：4 kV / 1 分
• 直流インパルス：6 kV（1.2 µs）
• 動作温度：-25 °C〜+55 °C
• 保管温度：-40 °C〜+70 °C
• 湿度：≤ 95%（結露しないこと）
• 高度：≤ 2000 m
• 機械的環境：M1
• 電磁環境：E2
