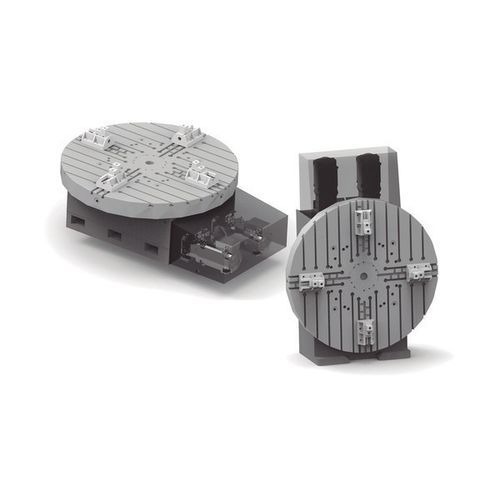

モーター駆動円テーブル PHT

横型縦型CNC

概要
PHT/PHVT 回転テーブルは、旋削とフライス加工の両用途に対応する二重機能の回転テーブルで、過酷なCNC加工用途向けに設計されています。水平・垂直の両方向で使用でき、工程要件に合わせたモジュール構成が可能です。

主な特長

• 旋削とフライス加工の兼用設計。
• 工程に応じた2段ギアボックス。
• バックラッシュを低減する「TWIN DRIVE」回転駆動。
• 自動油圧クランプシステム。
• 寸法やオプションを顧客仕様に合わせて構成可能。
• 各種エンコーダーモデルへの適応が可能。

高トルク向け TWIN DRIVE システム
TWIN DRIVE は最小限のバックラッシュで高トルクを発揮し、重切削下でも安定した加工を実現します。対応径は Ø1200〜Ø2500 mm、旋削トルク最大 1,700 Nm、フライストルク最大 15,000 Nm です。

安定したセットアップのための自動油圧クランプ
自動油圧クランプは最大 50,000 Nm のロックトルクでテーブルを固定し、水平・垂直いずれの姿勢でも剛性と繰返し精度を確保します。

寸法 / 性能
対応径：Ø1200 〜 Ø2500 mm
旋削トルク（最大）：1,700 Nm
フライストルク（最大）：15,000 Nm
ロックトルク（油圧クランプ）：最大 50,000 Nm
許容荷重：径および姿勢により 5 T 〜 50 T

CNC 連携とカスタマイズ
CNC ラインや多軸自動化への組み込みを想定して設計されています。モジュラー設計により、カスタムエンコーダー、特注テーブル構成、寸法適応が可能で、サイクル効率と位置決め精度を向上させます。

仕様 / 技術データ

• 機能：二用途（旋削およびフライス）
• 設置方向：水平および垂直運転
• シリーズ / 型式：PHT / PHVT
• 対応径：Ø1200 — Ø2500 mm
• 旋削トルク（最大）：1,700 Nm
• フライストルク（最大）：15,000 Nm
• ロックトルク（油圧クランプ）：最大 50,000 Nm
• 許容荷重：径および姿勢により 5 T 〜 50 T
• 駆動：TWIN DRIVE 回転駆動
• ギアボックス：2段ギアボックス
• クランプ：自動油圧クランプシステム
• エンコーダー：各種エンコーダーモデルに対応（カスタム対応可）
• 連携：CNC 統合および多軸自動化向け設計
• カスタマイズ：工程および寸法要件に合わせて構成可能
