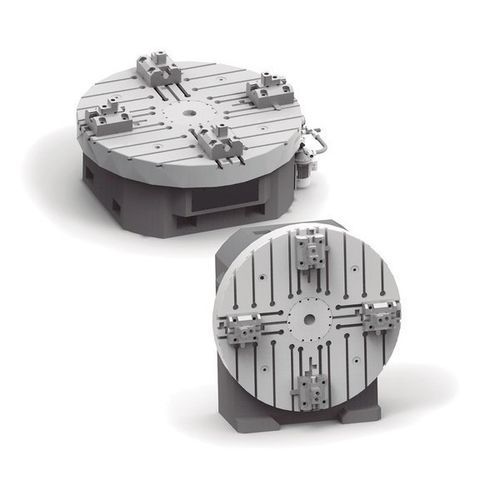

モーター駆動円テーブル MDH

横型縦型回転用

製品概要 MDH/MDHVターニングロータリテーブルは、ダイレクトドライブモータ技術と油圧クランプを組み合わせ、旋盤加工とフライス加工の両方に精密で強力な性能を発揮します。水平または垂直設置用に設計されたこの頑丈なCNCテーブルは、厳しい加工環境に適応します。 特長

旋削およびフライス用途

ダイレクトドライブモーター（バックラッシュなし）

自動油圧クランプシステム

作業位置：

水平または垂直

顧客のニーズに応じて設定可能

異なるエンコーダモデルへの適合の可能性

ダイレクトドライブモータ（バックラッシフリー）

ダイレクトドライブモーター - 高精度でスムーズな制御 ダイレクトドライブモーターは、高速でスムーズな制御を実現します。 ダイレクトドライブモーターは、高トルクで高速、バックラッシュのないスタート/ストップ操作を保証します。設計は、精密CNCワークフローに適した350 rpm (MDH) または300 rpm (MDHV) までの回転速度をサポートします。 油圧クランプと容量

特徴/仕様技術

• モデルシリーズ：MDH / MDHV
• 用途：旋削およびフライス加工
• 駆動：ダイレクトドライブモーター（バックラッシュなし）
• 最高回転速度：MDH最高350rpm、MDHV最高300rpm
• 油圧クランプ：自動油圧クランプシステム
• ロッキングトルク：約5,000～10,000Nm
• 作業位置：水平または垂直
• 回転テーブル直径：Ø800 mm - Ø1500 mm
• 負荷容量：約4～20 T（方向およびモデルによる）
• 設定可能なオプション：
• エンコーダー：

異なるエンコーダモデルへの適合の可能性
