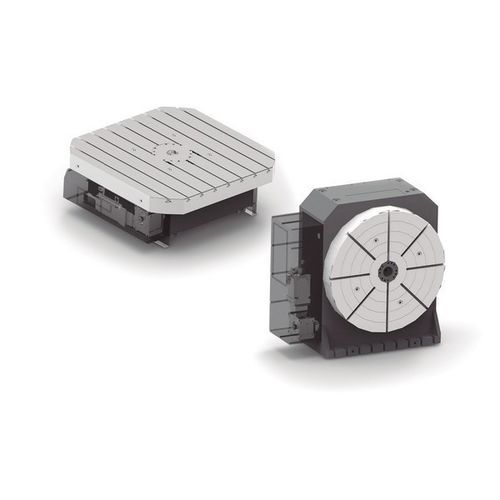

油圧式円テーブル PH series

横型縦型工作機械用

製品概要
PH/PHV デュアルリード回転テーブルは、CNC 加工セルにおける連続運動インデクシングと高精度を目的に設計されています。デュアルリードのウォームギア駆動と自動油圧クランプを組み合わせ、バックラッシュを最小化し安定したロックを実現、水平および垂直取り付けに対応します。モジュラー設計で顧客仕様に応じて構成可能、CNC機械との統合に対応しています。ZEATZ により設計・製造されています。

主な特長

• 高い締付力を持つ自動油圧クランプシステム
• 作業姿勢：水平および垂直
• 顧客要件に応じた構成（テーブルプレート、レベリング、ベンチ適合）
• 各種エンコーダ（encoder）モデルへの対応可能性
• 貫通穴オプション
• バックラッシュ低減の連続インデクシング設計

デュアルリード（複歯式）ウォームギア駆動
デュアルリード駆動はバックラッシュを抑えた連続動作と繰り返し精度の向上を実現し、位置決め精度の向上と滑らかなインデクシングを提供します。マルチ軸CNC運用に適しています。

油圧クランプ（ロック）
自動油圧クランプは最小限の変形で高い締付力を確保し、重切削負荷下や高速／多方向切削時にも安定性を維持します。

用途
CNC 工作機械や生産セルへの組み込みに適しており、航空宇宙、重機械、精密部品製造など、繰返し位置決めと高トルクを必要とする分野に適合します。

仕様 / 技術データ

• 高精度・高トルク向けの回転テーブル設計
• バックラッシュ低減のためのデュアルリードウォームギア駆動
• 自動油圧クランプ
• 水平および垂直の取付オプション
• CNC 統合対応・構成可能
• オプション：テーブルプレート、レベリング、ベンチ適合、貫通穴
• エンコーダ互換性：各種モデルに対応可能
