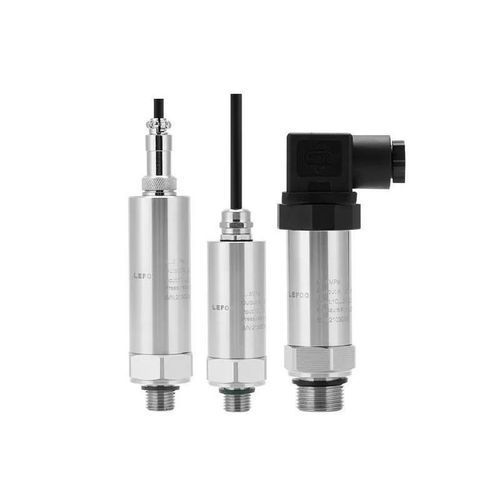

相対圧力トランデューサー LFT3100

絶対ピエゾ抵抗型4-20 mA

製品概要
LFT3100 温度・圧力統合トランスミッタは、高度なピエゾ抵抗式圧力センサと PT-100 温度プローブを組み合わせ、専用の信号調整回路で標準出力に変換します。温度のデジタル補償、広い動作温度範囲、複数の出力オプションを備えています。食品加工や水処理システムの圧力・温度監視に適しています。

主な機能

• 高精度かつ高い過負荷能力を持つオイル充填拡散シリコンセンサコア。
• 温度と圧力のデュアル出力をコンパクトにまとめ、設置スペースを節約。
• Modbus-485 通信をサポート（インテリジェントタイプ）。
• 温度と圧力の検出素子を一体化してパッケージ化し、媒体温度に近い測定が可能。

仕様（表）
測定範囲: 0 ~ 10 kPa .. 70 MPa
温度範囲（PT-100）: -20 ~ 100 °C
過負荷圧力: 定格圧力の1.5倍
精度: 圧力 ±0.5% F.S; 温度 ±2% F.S
安定性: <0.5% F.S/年
動作温度: -20 ~ 85 °C
保管温度: -40 ~ 100 °C
測定媒体: 304/316L ステンレス、FKM（フッ素ゴム）または NBR（ニトリルゴム）に適合する気体または液体
電気仕様: 2線式 / 3線式 / 4線式
出力信号: 4–20 mA / 0.5–4.5 V / RS-485（インテリジェントタイプは Modbus）
電源: 10–30 VDC / 4.75–5.25 VDC / 10–30 VDC
電気接続: DIN43650A（大型 Hirschmann）、M12 防水、GX12 航空コネクタ（3/4 芯）、M12 4 芯航空コネクタ
筐体保護: IP54、IP65
圧力接続: G1/4、M12×1、M10×1、NPT1/4、G1/2、M20×1.5 等
圧力種類: ゲージ（G）/ 絶対（A）
認証: 防爆（Ex）タイプ E、RoHS、CE

技術仕様

• 型式: LFT3100
• 測定範囲: 0 ~ 10 kPa .. 70 MPa（仕様により異なる）
• 温度検出: PT-100、-20 ~ 100 °C
• 耐過負荷: 定格圧力の1.5倍
• 圧力精度: ±0.5% F.S（25 °C における直線性、再現性、ヒステリシスの組合せ）
• 温度精度: ±2% F.S
• 安定性: <0.5% F.S/年
• 動作温度: -20 ~ 85 °C
• 保管温度: -40 ~ 100 °C
• 対応媒体: 304/316L、FKM、NBR と互換性のある気体または液体
• 電気構成: 2線式 / 3線式 / 4線式
• 出力: 4–20 mA、0.5–4.5 V、RS-485（インテリジェントタイプは Modbus）
• 電源オプション: 10–30 VDC（2/4線）、4.75–5.25 VDC（3線 電圧出力）
• コネクタ: DIN43650A、M12、防水、GX12、M12 4芯
• 保護等級: IP54 または IP65
• 圧力ポート: G1/4、M12×1、M10×1、NPT1/4、G1/2、M20×1.5 など
• 圧力形式: ゲージ（G）または 絶対（A）
• 認証: Ex-proof type E、RoHS、CE
