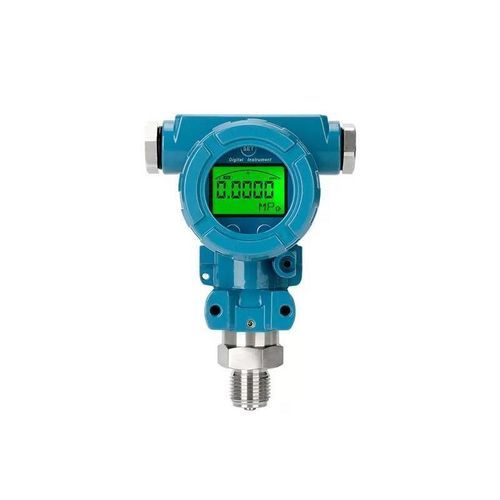

相対圧力トランデューサー LFT6200

絶対ピエゾ抵抗型4-20 mA

製品概要
LFT6200は、工業用途の気体・液体圧力測定（水、油、弱腐食性媒体）向けの絶縁型防爆圧力トランスミッタです。304ステンレス製圧力ヘッド、高性能センサー、およびゼロとスパンの容易な校正が可能な専用V/I変換回路を備えています。製品はExd IIc T6 Gbの防爆認証を取得しており、複数の電気仕様および圧力接続オプションを提供します。

主な特徴

• Exd IIc T6 Gb相当の防爆構造。
• 304ステンレス製圧力ヘッド（316Lオプション対応）。
• -100 kPa～60 MPaの選択可能な圧力レンジ。
• 出力信号：4–20 mA、4–20 mA + HART、0–10 VDC、RS-485。
• 設定可能なライブ表示、各種圧力接続（M20×1.5、G1/2）。
• IP67等級、耐水ケーブル出口。

仕様
圧力範囲：-100 kPa ... 0/10 kPa ... 60 MPa。耐過圧：定格の1.5倍。精度（25 ℃で測定）：±1.0% F.S、±0.5% F.S、±0.25% F.S（レンジ依存）。安定性：<0.5% F.S／年。動作温度：-20～80 ℃。保管温度：-40～100 ℃。測定媒体：304／316Lステンレス、FKM（フッ素ゴム）またはNBR（ニトリルゴム）と適合するガスまたは液体。電気仕様：2線式／3線式／4線式。出力：4–20 mA；4–20 mA + HART；0–10 VDC；RS-485。電源：10–30 VDC／14–36 VDC／10–36 VDC（配線により異なる）。絶縁：>100 MΩ @ 500 VDC。耐電圧：500 VAC @ 60 s。圧力形式：ゲージ圧（G）／絶対圧（A）。圧力接続：M20×1.5、G1/2。① 線形性、再現性、ヒステリシスの合成精度は25 ℃で測定。

特長 / 技術仕様

• 型式：LFT6200
• 防爆等級：Exd IIc T6 Gb
• 圧力ヘッド材質：304ステンレス（316L対応可能）
• 圧力範囲：-100 kPa～60 MPa（選択可能）
• 精度オプション：±0.25% F.S、±0.5% F.S、±1.0% F.S
• 出力信号：4–20 mA；4–20 mA + HART；0–10 VDC；RS-485
• 電源：10–36 VDC（構成により異なる）
• 保護等級：IP67
• 電気接続：防水ケーブル出口
• 圧力接続：M20×1.5；G1/2
