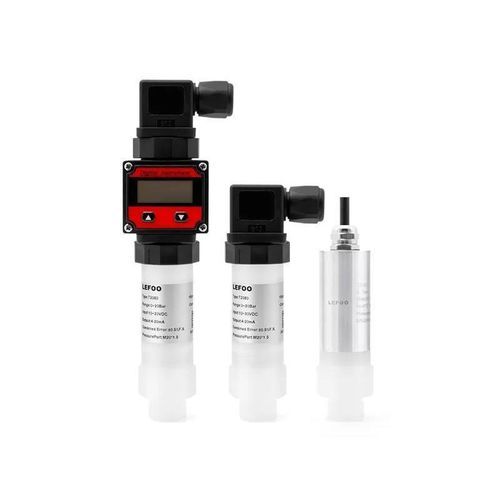

相対圧力トランデューサー LFT2080

ピエゾ抵抗型セラミック4-20 mA

製品概要
LFT2080 防食圧力トランスミッタは、過負荷耐性に優れたセラミックピエゾ抵抗式センサと耐腐食性の接液材（1Cr18Ni9Ti、PVDF、フルオロエラストマー、パーフルオロエーテルゴム）を組み合わせています。ASICによるデジタル補償を採用し、消毒設備、塩素系配管、化学プロセス、電池装置、食品衛生や医療用途など腐食性の高い媒体での安定した圧力測定に適しています。

主な用途

• 水処理および塩素注入システム
• 強酸・強アルカリを扱う化学プロセス配管
• 電池の製造・試験装置
• 食品産業および医療/製薬分野の圧力監視

特長

• 腐食性媒体に対応するセラミックピエゾ抵抗コア
• ASICデジタル補償により出力安定性と長期ドリフト低減を実現
• 高精度を維持するコンパクト設計
• 2線式（4–20 mA）および3線式（電圧出力）を選択可能
• IP65保護等級および複数の電気/圧力接続オプション

仕様

• モデル: LFT2080
• ブランド: LEFOO
• 圧力レンジ: -100 kPa ～ 2 MPa（選択可）
• 精度: ±0.5% F.S または ±1% F.S（25 ℃で測定、直線性、再現性、ヒステリシス含む）
• 過負荷耐性: 定格圧の1.5倍、破壊圧: 定格圧の2倍
• 出力信号: 4–20 mA（2線式）; 0.5–4.5 V、0–5 V、0–10 V（3線式）
• 電源: 4.75–5.25 VDC / 8–36 VDC / 12–36 VDC（出力により異なる）
• 電気接続: DIN43650A（Big Hirschmann）または M12 防水ケーブル出力
• 保護等級: IP65
• 圧力ポート: G1/2、M20×1.5
• 接液材料: 1Cr18Ni9Ti、PVDF、フルオロエラストマー、パーフルオロエーテルゴム
• 圧力形式: ゲージ圧（G）
• 認証: RoHS

寸法と取り付け
取付参照用の外形図と取り付け指示を提供します。電気ピン配置や締付けトルクは製品データシートを参照してください。
