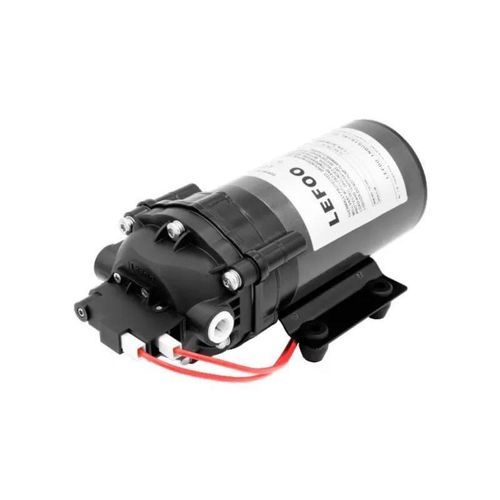

ダイヤフラム式ポンプ LFP0075T series

水-翻訳中-自吸式

製品性能データと特性曲線
試験は入口圧力0 PSI、周囲温度および水温25℃、電圧12V DCの条件で行われました。試験データは3/8"配管を用いた場合の値です。配管径を変更すると値は変わります。

性能パラメータ
吐出圧力 (PSI) | 流量 (GPM) | 流量 (LPM) | 電流 (A)
0 | 0.75 | 2.84 | 1.20
10 | 0.71 | 2.70 | 1.49
20 | 0.68 | 2.56 | 1.79
30 | 0.64 | 2.41 | 2.07
40 | 0.60 | 2.27 | 2.36
50 | 0.56 | 2.13 | 2.65
60 | 0.51 | 1.92 | 2.93
70 | 0.48 | 1.81 | 3.22

温度上昇曲線
温度上昇は周囲温度25℃、入口圧力0 PSI、動作圧力70 PSIで測定されました。ハウジング温度がおおむね73℃に達するとサーマルプロテクターが動作してモーターを遮断し、冷却後に動作を再開します。性能・温度データは参考値であり、設置条件や配管、流体、周囲環境により変動します。

シャットオフ圧力（選定）
選定 | 定格電圧 | 入口水圧 | 動作流量 | 動作電流 | 吸引 | シャットオフ圧力 | 最大電流 | 接続
LFP0075T-30070 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 70 PSI | ≤3.8 A | 3/8" 側面メス クイックコネクタ（NPT 3/8" ネジ）
LFP0075T-30060 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 60 PSI | ≤3.6 A | 3/8" 側面メス クイックコネクタ（NPT 3/8" ネジ）
LFP0075T-30050 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 50 PSI | ≤3.3 A | 3/8" 側面メス クイックコネクタ（NPT 3/8" ネジ）
LFP0075T-30040 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 40 PSI | ≤3.0 A | 3/8" 側面メス クイックコネクタ（NPT 3/8" ネジ）
LFP0075T-30030 | 12V DC | 0 PSI | 0.75 GPM | ≤2.0 A | ≥2 M | 30 PSI | ≤2.7 A | 3/8" 側面メス クイックコネクタ（NPT 3/8" ネジ）

注意
性能と温度の数値は参照用です。実際の性能は設置方法、配管径、流体特性、周囲条件により変動します。

仕様 / 技術データ

• 型番: LFP0075T
• ブランド: LEFOO
• 種類: デマンド（要求）給水ポンプ、12V DC
• 定格電圧: 12V DC
• 公称流量: 0.75 GPM (≈2.84 LPM) @ 0 PSI
• 試験圧力範囲: 0–70 PSI
• 動作電流（標準）: ≤2.0 A（圧力により変動）
• 最大電流（バリアント依存）: 最大 ≤3.8 A
• 吸引能力: ≥2 M
• 利用可能なシャットオフ圧力: 30 / 40 / 50 / 60 / 70 PSI
• 接続: 3/8" 側面メス クイックコネクタ（NPT 3/8" ネジ）
• サーマルプロテクション: ハウジング温度 ≈73℃ で保護作動
• 試験条件: 入口 0 PSI、周囲/水温 25℃、12V DC、3/8" 配管
• 資料: シリーズのPDFデータシートと寸法図が利用可能
