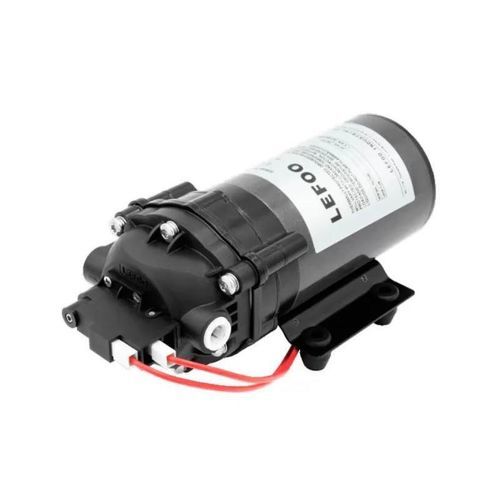

ダイヤフラム式ポンプ LFP0085T series

水DCモーター自吸式

製品概要
LEFOO LFP0085T は、オンデマンド（必要時）給水を目的とした 12V DC 駆動のデマンド供給ポンプです。3/8" 配管での試験条件に基づくデータを提供しています。システム統合用途向けの仕様です。

パフォーマンスデータと曲線
試験条件：入口圧 0 PSI、周囲温度 25℃、水温 25℃、電圧 12V DC。性能（概算）：
吐出圧力 (PSI) | 流量 (GPM) | 流量 (LPM) | 電流 (A)
0 | 0.85 | 3.22 | 1.96
10 | 0.82 | 3.12 | 2.31
20 | 0.79 | 2.99 | 2.65
30 | 0.76 | 2.89 | 2.96
40 | 0.73 | 2.76 | 3.35
50 | 0.69 | 2.63 | 3.68
60 | 0.64 | 2.42 | 4.01
70 | 0.61 | 2.31 | 4.24

温度上昇カーブ
周囲 25℃、入口 0 PSI、作動圧 70 PSI で測定。筐体温度が約 73℃ に達するとサーマルプロテクタが作動しモーターを保護します。温度が復帰閾値を下回ると運転再開します。曲線は概算で、設置環境により変動します。

シャットオフ圧と選定
代表的な選定条件（12V DC、入口 0 PSI、3/8" 配管での試験）：作動流量 0.85 GPM、作動電流目安 ≤ 2.5 A、推奨吸引高さ ≥ 2 m、接続 3/8" サイド女性クイックコネクター（NPT 3/8）/ ネジ。
LFP0085T-30070 — シャットオフ圧: 70 PSI — 最大電流 ≤ 4.8 A
LFP0085T-30060 — シャットオフ圧: 60 PSI — 最大電流 ≤ 4.6 A
LFP0085T-30050 — シャットオフ圧: 50 PSI — 最大電流 ≤ 4.3 A
LFP0085T-30040 — シャットオフ圧: 40 PSI — 最大電流 ≤ 4.0 A
LFP0085T-30030 — シャットオフ圧: 30 PSI — 最大電流 ≤ 3.6 A

寸法
取り付け参照用の寸法図および製品寸法画像は製品ページに掲載されています。

ドキュメント
LEFOO LFP0085T シリーズの技術仕様 PDF（製品仕様書）が提供されています。

特徴 / 仕様（要約）

• モデル: LFP0085T
• ブランド: LEFOO
• 製品タイプ: 12V DC デマンド供給ポンプ
• 定格電圧: 12V DC
• 典型試験流量: 0.85 GPM (≈3.22 LPM) @ 0 PSI (試験条件)
• 試験圧力範囲: 0–70 PSI (性能表参照)
• 作動電流: 約1.96 A (0 PSI) から 約4.24 A (70 PSI)（圧力により変動）
• 最大電流（バリアント依存）: 70 PSI 仕様で ≤4.8 A など
• 利用可能なシャットオフ圧: 30 / 40 / 50 / 60 / 70 PSI
• 接続: 3/8" サイド女性クイックコネクタ (NPT 3/8) / ネジ
• 推奨最小吸引: ≥ 2 m
• 試験条件: 入口 0 PSI、周囲 25℃、水温 25℃、12V DC、3/8" 配管
• サーマルプロテクタ: ハウジング温度約73℃で遮断しモーターを保護
