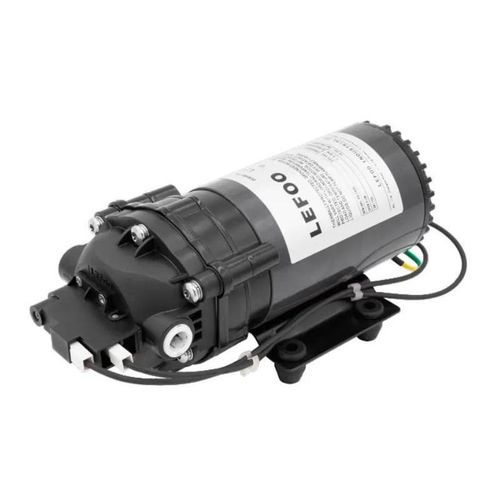

ダイヤフラム式ポンプ LFP6115T series

水電動自吸式

製品概要
LEFOO LFP6115T 230VAC デマンド給水ポンプ。オンデマンド給水向けに設計され、設計選定やシステム統合のための性能データおよび温度上昇曲線が提供されています。

パフォーマンスデータとカーブ
試験条件：入口圧力0 PSI、周囲温度および水温25℃、電圧230VAC 50/60Hz。試験データは3/8"配管を基準とし、配管サイズや周囲条件で値は変化します。

温度上昇曲線
周囲25℃、入口0 PSI、作業圧力70 PSIで測定。ハウジング温度が概ね73℃に達するとサーマルプロテクターが作動してモーターを保護し、温度が低下すると再運転します。曲線は目安であり運転条件により変動します。

性能パラメータ（吐出圧 /PSI — 流量 /GPM — 流量 /LPM — 電流 /A）
0 — 1.15 GPM — 4.35 LPM — 0.198 A
10 — 1.09 GPM — 4.11 LPM — 0.212 A
20 — 1.04 GPM — 3.93 LPM — 0.227 A
30 — 0.99 GPM — 3.73 LPM — 0.253 A
40 — 0.94 GPM — 3.57 LPM — 0.277 A
50 — 0.91 GPM — 3.43 LPM — 0.301 A
60 — 0.88 GPM — 3.33 LPM — 0.324 A
70 — 0.86 GPM — 3.25 LPM — 0.342 A

選定用シャットオフ圧／関連パラメータ
選定参照：定格電圧230 V AC、試験入口圧0 PSI、代表作動流量1.15 GPM、代表作動電流 ≤ 0.25 A、吸引能力 ≥ 2 m、流体接続3/8" 側面メスクイックコネクター（NPT 3/8 / ねじ）。

型式別シャットオフ／最大電流：
LFP6115T-30070 — シャットオフ 70 PSI — 最大電流 ≤ 0.39 A
LFP6115T-30060 — シャットオフ 60 PSI — 最大電流 ≤ 0.37 A
LFP6115T-30050 — シャットオフ 50 PSI — 最大電流 ≤ 0.35 A
LFP6115T-30040 — シャットオフ 40 PSI — 最大電流 ≤ 0.33 A
LFP6115T-30030 — シャットオフ 30 PSI — 最大電流 ≤ 0.30 A

寸法
LFP6115T 用の寸法図が利用可能です（製品図面を参照してください）。

ドキュメント
製品技術PDF：LEFOO LFP6115T Series On Demand Delivery Pump（データシート）

特徴 / 技術仕様

• ブランド: LEFOO
• モデル: LFP6115T
• 定格電圧: 230 V AC (50/60 Hz)
• 試験条件: 入口0 PSI、周囲/水温25℃、3/8"配管
• 公称流量 (0 PSI): 1.15 GPM (4.35 LPM)
• 流量範囲 (0–70 PSI): 1.15 → 0.86 GPM (4.35 → 3.25 LPM)
• 作動電流: 約0.198–0.342 A（圧力に依存）
• 作動電流（参照）: ≤ 0.25 A
• 最大電流（型式により）: 最大 ≤ 0.39 A
• 吸引能力: ≥ 2 m
• 接続: 3/8" 側面メスクイックコネクター (NPT 3/8 ねじ)
• サーマルプロテクション: ハウジング温度約73℃で作動
