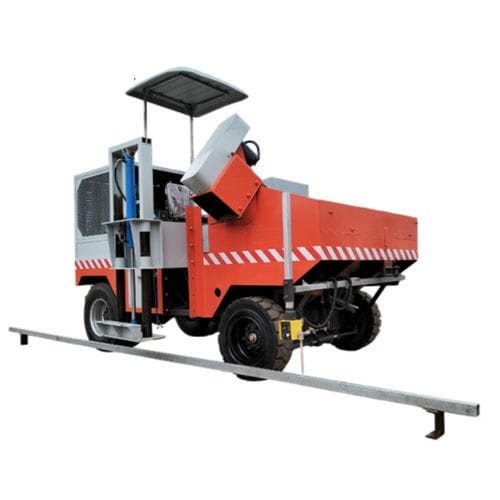

湿ったブラストキャビネット YG series

自動コンパクト重量物用

概要 手作業による縁石成形は非効率的で、ミスが起きやすいものです。高品質なコンクリート縁石成形機は、1分あたり最大3メートル（1時間あたり約180メートル）の成形速度を実現し、プロジェクト全体の工期を最大70％短縮するとともに、人件費を80％以上削減します。 これらの機械は、大規模な土木工事プロジェクトに不可欠な、一貫した生産性と再現性の高い品質を実現します。 性能と精度 本機は、縁石の高さおよび幅の誤差を±5 mm以内に抑えます。高周波振動技術と内蔵の振動モーターを採用し、コンクリートの最適な締固めと密度を実現します。自動制御システムが材料の流れと高さを継続的に監視することで、手直しの可能性を低減し、縁石の長期的な耐久性を向上させます。 主な利点

• 高い生産速度：最大3 m/min（約180 m/h）で、大規模な工事でも迅速に作業を進められます。
• 高精度：縁石の高さおよび幅の許容誤差は±5 mmです。
• 材料効率：手作業と比較してコンクリートの無駄を削減します。
• 自動ステアリングおよびレベリング機能により、一貫したプロファイルと仕上げを実現します。
• 安定した油圧駆動により、凹凸のある路面でもスムーズな移動が可能です。

適用例

• 高速道路の路肩縁石設置
• 都市道路の中央分離帯設置
• 雨水側溝の形成および排水路の縁取り
• 駐車場の周囲縁石および自転車レーンの区画設定
• 空港滑走路の端部排水路およびその他の高精度プロジェクト

技術と制御 高度な油圧システムおよびセンサーシステム（超音波またはレーザートレーサー）が、作業ラインや既存の舗装面を継続的に追跡します。自動ステアリングおよびレベリングシステムは、勾配や標高の変化に瞬時（1秒未満の調整）に反応し、滑らかさと必要な縁石プロファイルを維持します。 導入事例（概要） サウジアラビアのリヤドで行われた大規模道路プロジェクトにおいて、YG社のコンクリート縁石敷設機は、気温45°Cの条件下で1日あたり平均1.5キロメートルの敷設を達成しました。 強力な油圧システムにより、高温下でも安定した制御が維持され、厚みや品質基準を満たす迅速な打設と仕上げが可能となりました。 投資収益率（ROI） この種の機械の耐用年数は通常10年以上です。主な経済的メリットとしては、高い生産性と少ない労働力要件による投資回収期間の短縮、材料の無駄の削減（手作業と比較してコンクリートを最大約15％節約）、および機械の耐用年数に対して比較的低い年間維持費が挙げられます。 購入ガイド（選定基準）

• 機械のサイズと出力をプロジェクトの規模に合わせて選定すること（景観整備や自転車レーンにはコンパクトな機種、高速道路や空港には大型機種）。
• 傾斜地での作業や一貫した成形を実現するため、油圧システムの安定性と自動制御機能を優先すること。
• 多様な縁石形状に対応できるよう、成形幅・成形高の適合性および型枠の互換性を確認する。
• 生産量がプロジェクトのスケジュールを満たすよう、ホッパー容量と舗装速度を考慮する。

コンクリート縁石成形機の仕様 モデル：YG-20 / YG-30 タイプ：ポータブル車輪式／クローラー式ポータブル 操舵システム：自動操舵システム エンジン：65 kW、AC380V 4気筒ターボディーゼルエンジン（YG-20）；65 kW（YG-30） 定格回転数：1500 rpm（YG-20） 縁石サイズ：YG-20 高さ ≤ 600 mm、幅 ≤ 2000 mm；YG-30 高さ ≤ 1100 mm、幅 ≤ 2000 mm 成形方式：高周波バイブレーター、振動モーター内蔵 最小旋回半径：6800 mm 舗装速度：YG-20 1～7 m/min（調整可能）；YG-30 1～10 m/min ホッパー容量：1 m³ 機械寸法：YG-20 5000 × 2400 × 2800 mm；YG-30 5200 × 2400 × 2800 mm 重量：YG-20 6000 kg；YG-30 7000 kg 特性／技術仕様

• モデル：YG-20、YG-30
• タイプ：移動式車輪型（YG-20）およびクローラー式移動型（YG-30）
• 操舵：自動操舵システム
• エンジン出力： 65 kW（4気筒ターボディーゼル、YG-20用 AC380V； YG-30用：65 kW）
• 定格エンジン回転数：1500 rpm（YG-20）
• 縁石成形能力：幅最大2000 mm； 高さ最大600 mm（YG-20）または1100 mm（YG-30）
• 成形方式：振動モーター搭載による高周波振動
• 最小旋回半径： 6800 mm
• 舗装速度：可変 — 1～7 m/min（YG-20）； 1～10 m/min（YG-30）
• ホッパー容量：1 m³
• 機体寸法：5000×2400×2800 mm（YG-20）； 5200×2400×2800 mm（YG-30）
• 機体重量：約6000 kg（YG-20）； 7000 kg (YG-30)
• 精度公差：±5 mm
